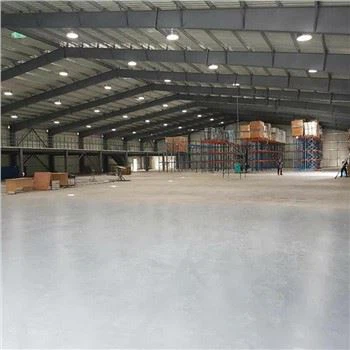

انبار سازه فولادی L60m*W15m*H6m با میزانسن برای شیلی





ابعاد: عرض 15 متر x طول 40 متر x ارتفاع 6 متر

الزامات لرزه ای: درجه مقاومت در برابر زلزله 8

بار باد: 120 کیلومتر بر ساعت

بار برف: هیچ کدام ذکر نشده است

جنس سقف و دیوار: تک پنل فولادی رنگی به ضخامت 0.5 میلی متر

میزانسن: در یک انتها، ارتفاع 3 متر، طول 15 متر در عرض 5 متر واقع شده است

مناطق سازگار:شیلی، پرو، AU، اندونزی، پاپوآ گینه نو...





فریم های اولیه: ستون‌ها و تیرهای فولادی Q345B به دلیل نسبت استحکام بالا به وزن مناسب برای این انبار اندازه توصیه می‌شوند.

اعضای ثانویه: از فولاد Q235B برای پرلین ها، کمربندها و مهاربندی ها برای اطمینان از پشتیبانی کافی و در عین حال متعادل کردن هزینه- اثربخشی استفاده کنید.

پایه ها: پایه های بتن آرمه که برای مقاومت در برابر شرایط لرزه ای محلی و بارهای باد طراحی شده اند.

سازه نیم طبقه: ساخت با استفاده از فولاد Q345B برای پشتیبانی از ابعاد و بار مورد نیاز مشخص شده است.





تخمین به طراحی دقیق و فاصله قاب ها، اعضای ثانویه و میزانسن بستگی دارد. به عنوان یک تخمین تقریبی:

فریم های اولیه: تقریباً 30-40 کیلوگرم بر متر مربع

اعضای ثانویه: حدود 10-15 کیلوگرم بر متر مربع

پانل های سقف و دیوار: وزن پانل های فولادی رنگی 0.5 میلی متری به اضافه عایق یا لایه های اضافی را در نظر بگیرید.

کل وزن تخمینی فولاد: برای ساختمان اصلی (به استثنای نیم طبقه) تقریباً 18000-24000 کیلوگرم برای سازه های اولیه و 6000-9000 کیلوگرم برای اعضای فرعی. میزانسن 5000-7000 کیلوگرم دیگر اضافه می کرد.





پارامترهای طراحی: منطقه لرزه‌ای 8، سرعت باد=120 کیلومتر در ساعت (~33.3 متر بر ثانیه)، بدون بار برف
روکش سقف و دیوار: 0.5 میلی متر رنگی-پانل های تک پوسته فولادی پوشش داده شده
میزانسن: 15 متر (L) × 5 متر (W) × 3 متر (ط)، واقع در یک انتهای شیروانی

1. چارچوب سازه اصلی

مورد	توضیحات	مقدار	وزن واحد (کیلوگرم بر متر)	وزن کل (کیلوگرم)
C1	ستون‌های اصلی (RHS یا بخش H- سفارشی، Q345B) - ارتفاع 6 متر	14 عدد (7 bay @ ~ 6.67 m oc)	~65 کیلوگرم بر متر	14 × 6 × 65 = 5,460
B1	تیرهای تیر (-تیر منقطعی یا مخروطی، Q345B) - دهانه 15 متر	14 عدد	~40 کیلوگرم در متر	14 × 15 × 40 = 8,400
B2	ریج بیم / کراوات لبه لبه (در صورت نیاز برای پایداری)	2 × 40m	~ 28 کیلوگرم در متر	80 × 28 = 2,240
BR	مهاربندی سقف (X-بند، زاویه L50×5 یا میله گرد)	مجموعاً 200 متر	~4 کیلوگرم در متر	800
WB	مهاربندی دیوار (عمودی و افقی، مشابه سقف)	~150 m	~4 کیلوگرم در متر	600

توجه داشته باشید: فاصله خلیج فرض شده در6.67 m(40m ÷ 6 خلیج → 7 فریم). روش استاندارد از قاب های پورتال صلب با پایه های پین شده یا ثابت بسته به تقاضای لرزه ای استفاده می کند. برای منطقه لرزه‌ای 8، اتصالات لحظه‌ای{6}}توصیه می‌شود.



2. قاب بندی ثانویه (روکش و کمربند)

مورد	توضیحات	فاصله گذاری	طول در هر دویدن	تعداد اجراها	طول کل (متر)	بخش	وزن واحد (کیلوگرم بر متر)	وزن کل (کیلوگرم)
P1	پرلین سقف (بخش C/Z-، Q235B)	1.5 m o.c.	40 m	11 دوش (15 متر ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	کمربندهای دیواری (C-بخش، Q235B)	1.2 m o.c.	40 متر (دیوارهای بلند)	5 دوش در هر طرف × 2 طرف	400	C180×60×20×2.0	~4.2	1,680
G2	گیره های انتهای شیروانی (15 متر دیوار)	1.2 m o.c.	15 m	5 دور × 2 پایان	150	C180×60×20×2.0	~4.2	630



3. سازه نیم طبقه (15 متر × 5 متر)

مورد	توضیحات	مقدار	وزن واحد	وزن کل (کیلوگرم)
MC1	ستون های نیم طبقه (SHS 150×150×5، Q345B) – ارتفاع 3 متر	8 عدد	~ 25 کیلوگرم در متر	8 × 3 × 25 = 600
MB1	تیرهای اولیه (IPE200 یا HEA160، Q345B) - دهانه 5 متر	10 عدد	~ 25 کیلوگرم در متر	10 × 5 × 25 = 1250
MB2	تیرهای ثانویه (C150، Q235B) - دهانه 15 متر @ 2.5 متر oc	7 عدد	~ 3.8 کیلوگرم در متر	7 × 15 × 3.8 = 399
عرشه	صفحه چکر 1.0 میلی متری یا عرشه فولادی موجدار 0.8 میلی متری (غیر-ترکیب)	75 m²	~8 کیلوگرم بر متر مربع	600
مهاربندی	مهاربندی مورب نیم طبقه (L40×4)	~50 m	2.4 کیلوگرم بر متر	120

توجه داشته باشید: فرض می شود میزانسن از ذخیره سازی نور پشتیبانی می کند (~2-3 kN/m² بار زنده). بدون پوشش بتنی پلکان فولادی 830 کیلوگرم در واحد خواهد بود



4. سیستم روکش فلزی

مورد	توضیحات	مساحت (متر مربع)	وزن (kg/m²)	وزن کل (کیلوگرم)
پانل های سقف	تک پوسته فولادی رنگی 0.5 میلی متری (پروفایل ذوزنقه ای، به عنوان مثال، YX28-205-820)	15 × 40 = 600	~4.5	2,700
پانل های دیواری	تک پوسته فولادی رنگی 0.5 میلی متری (همان مشخصات)	2×(40×6) + 2×(15×6) – برش نیم‌ساخت ≈660	~4.5	2,970
اتصال دهنده ها و لوازم جانبی	پیچ، واشر، فلاشینگ، درزگیر	-	-	~500

توجه داشته باشید: مساحت دیوار نیم طبقه کسر شده است (~15×3=45 متر مربع). پوشش واقعی پانل ممکن است به دلیل همپوشانی ها متفاوت باشد.



5. مواد اتصال

مورد	توضیحات	وزن تخمینی (کیلوگرم)
پیچ و مهره (M20/M24، درجه 8.8)	برای قاب اصلی و نیم طبقه	400
مواد مصرفی جوش	الکترود، سیم	150
پیچ لنگر (M24، L=800mm)	2 در هر ستون × 14=28 عدد	120



6. خلاصه کل مصرف فولاد

دسته بندی	وزن (کیلوگرم)
فریم اصلی	17,500
قاب بندی ثانویه	4,730
سازه نیم طبقه	3,799
روکش (شامل لوازم جانبی)	6,170
اتصالات و متفرقه	670
کل وزن تخمینی فولاد	≈ 32، 869 کیلوگرم

تقریبا شدت فولاد:

ساختمان اصلی (طبقه 600 متر مربع):~55 کیلوگرم بر متر مربع

از جمله میزانسن (675 متر مربع موثر):~48.7 کیلوگرم بر متر مربع

یادداشت ها و مفروضات

طراحی لرزه ای: منطقه لرزه ای 8 (چین GB 50011) دلالت بر ضریب لرزه ای بالا (~0.2g-0.3g) دارد. قاب‌های پورتال مقاومت لحظه-با جزئیات انعطاف پذیر فرض می‌شوند.

بار باد: 120 کیلومتر در ساعت ≈ 0.75 کیلونیوتن بر متر مربع فشار پایه (به ازای ASCE 7 یا کد محلی). روکش و اعضای ثانویه بر این اساس طراحی شده اند.

بدون جرثقیل یا تجهیزات سنگین: بارهای زنده 0.3 کیلو نیوتن بر متر مربع (سقف) و 0.5 کیلونیوتن بر متر مربع (دیوارها) در نظر گرفته شده است.

بنیاد: در برخاست فولادی گنجانده نشده است (میلگردهای بتن/فولاد استثناء نمی شوند).

حفاظت در برابر خوردگی: تمام فولادهای سازه‌ای که در نظر گرفته می‌شوند-گالوانیزه گرم یا رنگ‌شده (تعیین نشده) شوند.

این فهرست مواد یک برآورد اولیه واقعی برای تدارکات و هزینه‌یابی ارائه می‌کند. برای ساخت و ساز، نقشه های دقیق، طراحی اتصال و تأیید انطباق کد توسط یک مهندس دارای مجوز ضروری است.





این طرح یک چارچوب اساسی برای طراحی انبار پیش ساخته پیشنهادی ارائه می دهد. تجزیه و تحلیل مهندسی دقیق از جمله محاسبات بار، مشخصات مواد و نقشه های ساختمانی باید توسط متخصصان واجد شرایط انجام شود.

CBC دارای یک تیم مهندسی حرفه ای برای طراحی معماری، طراحی و محاسبات سازه، نقشه کشی فروشگاهی، TEKLA 3D، دستورالعمل های نصب است...لطفاً در مورد نیازهای دقیق خود با ما تماس بگیرید، تا ما بدانیم که چگونه در پروژه انبار سازه فولادی به شما کمک کنیم.
