امکانات کمپ خانه کانتینری مدولار برای سایت معدن AMMAN - اندونزی



1️⃣ مشتری: PT AMMAN Mineral Internasional (اندونزی)

2️⃣ مکان: سایت استخراج از راه دور جزیره، اندونزی

3️⃣ محدوده: ساخت 6 ساختمان کمپ مدولار دو- یکسان برای اسکان نیروی کار

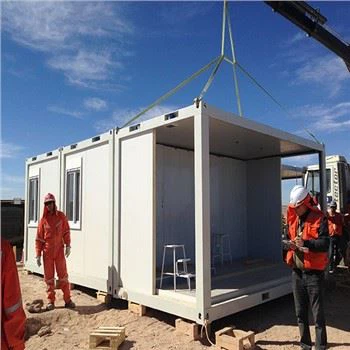

4️⃣ واحدهای مدولار: خانه کانتینری Flatpack استاندارد CBC

5️⃣ ابعاد: W 2,438 mm × L 6,000 mm × H 2,700 mm

6️⃣ کل واحدها: 6 ساختمان × 80 واحد=480 خانه کانتینری



چیدمان در هر ساختمان:

▶️ دو طبقه، هر کدام دارای 40 اتاق (40 کانتینر)

▶️ اتاق‌ها در دو ردیف پشت-به-پشت (20 + 20) مرتب شده‌اند.

▶️راهروهای بیرونی در دو طرف طولانی (بدون راهرو داخلی)

▶️دسترسی از طریق برج های پلکان فولادی خارجی در هر انتها



پایان معماری:

▶️نمای بیرونی ساختمان (دیوار کانتینر): آبی (RAL 5010)

▶️راهروها، پله ها، نرده ها: زرد (RAL 1021) با سیستم رنگ محافظ 300 میکرومتر

▶️سقف: ساختار سقف فولادی گالوانیزه سبک روی کل ساختمان (تک-شیب یا شیروانی، شیب ۵- درجه)



حمل و نقل و تدارکات:

🌏 4 کانتینر فلت بسته به عنوان 1 واحد حمل و نقل

🌏 2 بسته (8 کانتینر) در کانتینر حمل و نقل High Cube (HQ) 1 × 40 فوت قرار می گیرد

🌏 حجم کل حمل و نقل: 480 ÷ 8=60 × کانتینرهای HQ 40 فوت، به علاوه 15 x 40 فوت HQ برای همه راهروها، پله‌ها، نرده‌ها، سقف و سرویس‌های بهداشتی.



✅ استقرار سریع

طراحی فلت پک CBC حجم حمل و نقل را تا 75 درصد در مقایسه با ظروف سنتی کاهش می دهد

زمان مونتاژ در سایت: < 30 روز در هر ساختمان با خدمه کوچک

جریان های کاری موازی: آماده سازی فونداسیون در حین ورود ماژول ها

✅ دوام ثابت شده در محیط های دریایی گرمسیری

واحدهای CBC دارای قاب‌های فولادی گالوانیزه Z275، عایق فوم PU و مهر و موم‌های درجه-دریایی هستند.

سیستم رنگ 300 میکرومتری روی عناصر گردشی از ISO 12944 C5-M (کلاس خوردگی دریایی) فراتر رفته است.

ادغام سقف و ماژول از ورود آب جلوگیری می کند-برای جزایر اندونزی با بارندگی زیاد

✅ کارایی لجستیک

8 واحد در هر کانتینر 40 فوتی HQ فضای کشتی را به حداکثر می رساند

ترخیص کالا از گمرک ساده (کد استاندارد HS برای مسکن مدولار)

هیچ جرثقیل سنگینی نیازی به ماژول‌های مونتاژ شده با دستگاه‌های تلفن ندارد

✅ انطباق و راحتی

مطابق با استانداردهای SNI اندونزی برای اسکان موقت کارگران

هر اتاق شامل: دیوار/سقف عایق، پنجره کشویی، درب، پریز برق، نقطه پنکه سقفی، لوله کشی و سیستم برق است.

تهویه متقاطع طبیعی-از طریق طرح‌بندی دو وجهی-

✅ مقیاس پذیری و انعطاف پذیری آینده

ساختمان ها را می توان جدا کرد و جابه جا کرد

ماژول های اضافی به راحتی برای گسترش کمپ ادغام می شوند



1 طرح ساختمان (در هر واحد)



پارامتر	ارزش
رد پای ساختمان	24.38 m (W) × 60.0 m (L)
شمارش طبقات	2
اتاق در هر طبقه	40 (20 در هر طرف)
عرض راهرو	1.5 متر (خارجی، کنسولی یا پشتیبانی شده)
ارتفاع کف-تا-طبقه	2.9 متر (با احتساب عمق سازه)
ارتفاع کل ساختمان (تا بام)	-6.2 m
برآمدگی سقف	0.6 متر از همه طرف

توجه: ظروف مستقیماً روی پایه بتنی همسطح یا پایه شمع پیچی قرار می گیرند.



2 سیستم سقف

ساختار: خرپاهای سرد-قطع C- روی خرپاهای فولادی سبک یا قاب های پورتال

دهانه: 24.38 متر (در صورت نیاز دهانه روشن یا با پشتیبانی مرکزی)

روکش: ورق فولادی گالوانیزه موجدار 0.5 میلی متری BMT (آبی، زیبایی شناسی مشابه)

زهکشی: ناودان جعبه + لوله های پایین در انتهای



3 گردش

پله ها: دو برج پلکان فولادی خارجی در هر ساختمان (یکی در هر انتها)

عرض: 1.2 متر

آج ها: توری فولادی یا صفحه شطرنجی

نرده ها: لوله گالوانیزه Ø48 میلی متر، رنگ زرد

پیاده روها: عرشه فولادی-دارای پایه یا ستونی با سطح مقاوم در برابر لغزش

---



مورد	توضیحات	مقدار	یادداشت ها
ماژول های کانتینر	خانه CBC Flatpack (2.438×6.0×2.7 متر)	80 واحد	پیش-مجهز به در، پنجره، عایق، ناهموار برق-در
سازه فولادی (سقف)	پرلین و خرپا C200–C250 (درجه 300)	-8500 کیلوگرم	HDG یا رنگ شده
ساختار راهرو	تیرهای SHS/RHS، تکیه گاه های گریتینگ	-3200 کیلوگرم	رنگ زرد (سیستم 300 میکرومتر)
برج های پلکانی	ریسمان، فرود، نرده	2 ست	رنگ زرد، آج‌های بدون لغزش-
پوشش سقف	گالو 0.5 میلی متر ورق فولادی	1,600 m²	رنگ آبی-پوشش داده شده است
اتصال دهنده ها و لوازم جانبی	پیچ و مهره، گیره، لنگر، درزگیر	-	مقاوم در برابر خوردگی-
سیستم رنگ آمیزی	پوشش اپوکسی/پلی اورتان 300 میکرومتر	-1200 متر مربع (مناطق زرد)	برای پیاده روها، پله ها، ریل ها

مجموعا برای 6 ساختمان

ظروف: 480 واحد

فولاد سقف: 51000 کیلوگرم

راهرو/پله فولادی: 19200 کیلوگرم

روکش سقف: 9,600 m²

حمل و نقل: کانتینرهای HQ 60 × 40 فوت
