طراحی سازه و فهرست مصالح هتل پیش ساخته دو طبقه-برای مشتری برزیل

ابعاد اصلی: عرض ساختمان=15 متر (6 متر عمق اتاق × 2 + 3 متر راهرو مرکزی)، مجموعا 80 اتاق (40/طبقه، 20/سمت)، 3 راه پله فولادی (دو انتها + مرکز)
محاسبه وزن سازه فولادی CBC (Q355/235B، پروفیل H سفارشی/گالوانیزه داغ) و فهرست کامل مواد در زیر ارائه شده است، با تمام وزن فولاد و کل مصرف به وضوح مشخص شده است.

ارسال درخواست چت کن

دانلود

معرفی محصول

طراحی سازه و فهرست مصالح هتل دو طبقه-برای مشتری برزیل

ابعاد هسته:عرض ساختمان=15متر(6 متر عمق اتاق × 2 + 3 متر راهرو مرکزی)، در مجموع 80 اتاق (40/طبقه، 20/سمت)، 3 راه پله فولادی (دو انتها + مرکز)، همه مشخصات مکانی/متری دیگر بدون تغییر باقی می مانند.

سازه فولادی CBCمحاسبه وزن (Q355/235B، پروفیل سفارشی H شرکت CBC/گالوانیزه گرم) و لیست کامل مواد در زیر ارائه شده است.تمام وزن فولاد و کل مصرفبه وضوح مشخص شده است.

25 09 2023Heaven on Earth Accommodation-1

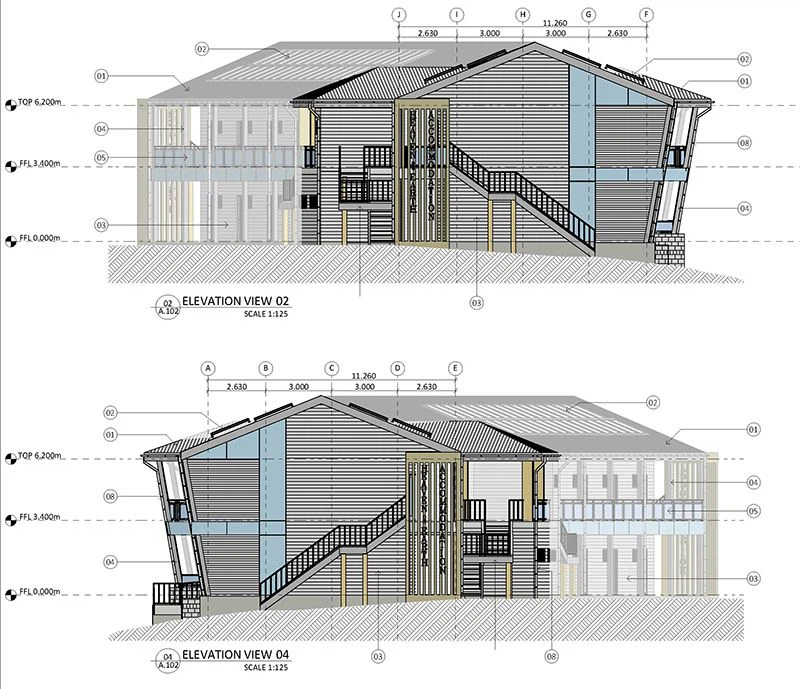

1. ابعاد اصلی ساختمان

کل طبقات: 2 (GF + 1F)

طول ساختمان: 83 متر (20 اتاق × 4 متر / اتاق، بدون برآمدگی برای محاسبه سازه)

عرض ساختمان: 15 متر (6 متر اتاق D × 2 + 3 متر راهرو W)

ارتفاع طبقه: 3 متر / طبقه.

ارتفاع کل (بدون سقف): 6 متر

اتاق: 4 متر (غرب) × 6 متر (ب) × 3 متر (ح) × 80 واحد.

راهرو: 3 متر (غرب) × 83 متر (طول) × 3 متر (ط) × 2 طبقه

راه پله: 3 مجموعه، هر کدام 1.2 متر (W) × 3 متر (ح)، سازه فولادی (18 پله / مجموعه)

25 09 2023Heaven on Earth Accommodation-final04

2. ساختار فولادی CBC - مشخصات کامل، مقدار و محاسبه وزن

تمامی قطعات فولادی هستندCBC بر اساس الزامات پروژه دقیق سفارشی شده است، ضد خوردگی گالوانیزه گرم (مطابق با استاندارد NBR برزیل)، وزن محاسبه شده بر اساس حجم نظری واقعی و چگالی فولاد (7850 کیلوگرم بر مترمربع).

ساختار فولادی 2.1 هسته (وزن مشخص شده)

توضیحات مواد	مشخصات	مقدار	واحد	تک وزنه	وزن کل	کل مصرف (کیلوگرم)
ستون (پرتو H- سفارشی CBC)	H300×250×9×14, 6m H	576	m	76.15 کیلوگرم بر متر	456.9 کیلوگرم در هر عدد	43862
تیر کف (تیر H- ساخته شده از CBC)	H300×200×8×12/H250×150×7×9	662+332	m	56.52/34.93 کیلوگرم بر متر		49013
تیر سقف (تیر H- ساخت CBC)	H200×100×5.5×8,15m W	42	قطعات	17.23 کیلوگرم در متر	258.45 کیلوگرم در هر عدد	10854.9
کانال لبه راهرو	C120×50×5.5, 83m L	4	قطعات	10.2 کیلوگرم در متر	846.6 کیلوگرم در هر عدد	3386.4
مهاربندی افقی (زاویه)	L50×5، برش سفارشی	2800	متر	3.77 کیلوگرم بر متر	-	10556
مهاربندی عمودی (زاویه)	L50×5، برش سفارشی	960	متر	3.77 کیلوگرم بر متر	-	3619.2
سازه راه پله فولادی	فولاد سفارشی CBC	3	مجموعه ها	-	850 کیلوگرم در مجموعه	2550
کفپوش فولادی گالوانیزه	1 میلی متر، ذوزنقه ای شکل	1245	m²	11.2 کیلوگرم در متر مربع	-	13944
صفحه اتصال	ضخامت 16 میلی متر، Q235B	1200	قطعات	1.8 کیلوگرم در هر عدد	-	2160
پیچ و مهره با استحکام بالا M20×80	فولاد کربن، گالوانیزه	4800	قطعات	0.22 کیلوگرم در هر عدد	-	1056
انکر بولت M24×300	فولاد کربن، گالوانیزه	384	قطعات	0.85 کیلوگرم در هر عدد	-	326.4

2.2 ساختار فولادی خلاصه وزن کل

کل مصرف فولاد (با نام تجاری CBC)=140270 کیلوگرم ≈ 140.0 تن

(شامل همه تیرها/ستون ها/ مهاربندی ها/ عرشه ها/ پله ها/ بست ها)

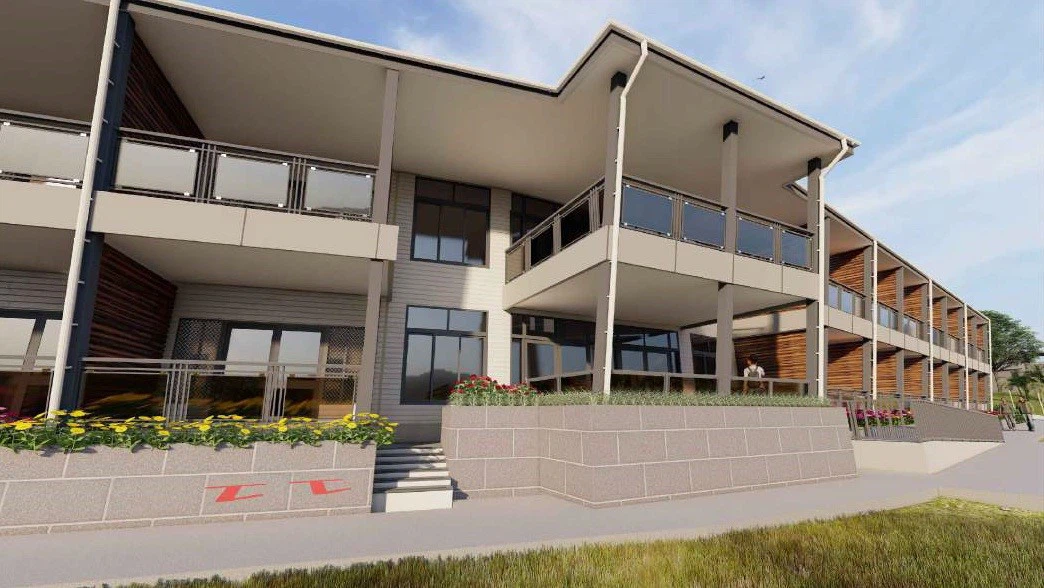

25 09 2023Heaven on Earth Accommodation-final3

3. فهرست کامل مواد با جزئیات (بازبینی شده برای عرض 15 متر، همه مقادیر)

3.1 مصالح دیوار و سقف

توضیحات مواد	مشخصات	مقدار	واحد
پانل AAC (دیوار خارجی)	100 میلی متر، 600 × 2400 میلی متر، نسوز	2184	m²
پانل AAC (دیوار داخلی)	100 میلی متر، 600 × 2400 میلی متر، عایق صدا	3264	m²
ملات AAC (نصب)	ملات سیمان M5	75	m³
کاشی فولادی رنگی (سقف)	پوشش 0.5 میلی متری PVDF	1360	m²
عایق پشم شیشه (سقف)	100 میلی متر، 48 کیلوگرم در متر مکعب، نسوز	1360	m²
زیرانداز ضد آب سقف	فیلم پلی اتیلن 0.4 میلی متری	1360	m²
تخته گچی (سقف)	12.5 میلی متر، مقاوم در برابر آتش-	2656	m²
کیل سقف گالوانیزه	U50×19×0.5	5312	متر
اتصالات اتصال سقف	فولاد گالوانیزه	8000	قطعات

3.2 وسایل اتاق و حمام (80 اتاق، مجموعه کامل)

توضیحات مواد	مشخصات	مقدار	واحد
روشویی حمام سرامیکی	لگن + کابینت پی وی سی	80	مجموعه ها
توالت دوگانه-روی کف-نصب شده	سرامیک، صرفه جویی در آب-	80	قطعات
اتاق دوش یکپارچه	2 متر × 2 متر، شیشه سکوریت + آلومینیوم	80	مجموعه ها
پنجره حمام	فریم آلومینیومی 60×40 سانتی متر شیشه سکوریت	80	قطعات
پنجره اتاق	فریم آلومینیومی 2×1.6 متر، دو جداره-	80	قطعات
درب چوب جامد اتاق	90×210 سانتی متر، فریم فولادی	80	قطعات
درب شیشه ای حمام	80×210 سانتی متر، شیشه مات	80	قطعات
سخت افزار درب استیل ضد زنگ	دستگیره + قفل + لولا	320	مجموعه ها
کفپوش وینیل اتاق	2 میلی متر، مقاوم در برابر سایش	1536	m²
کاشی ضد لغزش حمام-	600×600 میلی متر، سرامیک	320	m²
کاشی دیوار حمام	300×600 میلی متر، سرامیک (ارتفاع کامل)	1024	m²
چسب کاشی و دوغاب	ویژه کاشی و سرامیک	45	m³

3.3 سیستم لوله کشی (هیدرولیک کامل، آب گرم/سرد + زهکشی)

توضیحات مواد	مشخصات	مقدار	واحد
لوله آب سرد پی وی سی	DN20، درجه غذا-	4800	متر
لوله آب گرم پی وی سی	DN20، مقاوم در برابر حرارت-	2400	متر
لوله تخلیه توالت پی وی سی	DN110،-استحکام بالا	1200	متر
لوله تخلیه سینک / دوش پی وی سی	DN50،-قدرت بالا	1800	متر
اتصالات لوله (DN20/50/110)	آرنج / سه راهی / کوپلینگ / کلاهک	3600	قطعات
کنتور آب دیجیتال	DN20، استاندارد برزیل	80	قطعات
پمپ گردش آب گرم	1.5 کیلو وات، 3 متر³ در ساعت	4	مجموعه ها
آبگرمکن برقی	50 لیتر،-صرفه جویی در انرژی	80	قطعات
غشای ضد آب حمام	پلی اورتان 1.5 میلی متری	384	m²
منهول فاضلاب	بتن، DN300	6	قطعات
نوار توقف آب	لاستیک، برای لبه های حمام	1280	متر
دریچه زاویه ای / میکسر دوش	فولاد ضد زنگ	320	قطعات
شیر سینک	فولاد ضد زنگ، سرد/گرم	80	قطعات

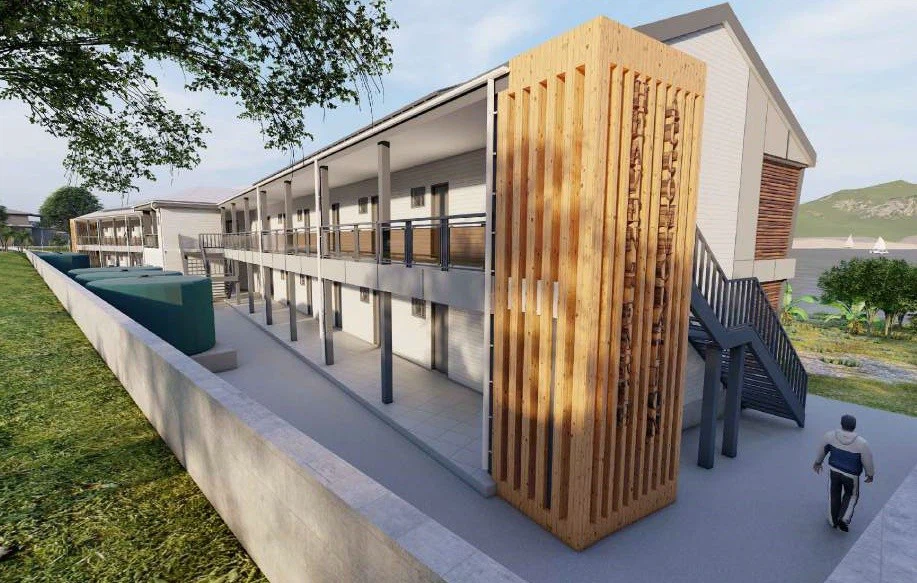

25 09 2023Heaven on Earth Accommodation-final2

3.4 سیستم الکتریکی (منطبق با NBR 5410 برزیل)

توضیحات مواد	مشخصات	مقدار	واحد
کابل مسی (نورپردازی)	BV2.5mm²، عایق پی وی سی	19200	متر
کابل مسی (برق)	BV4mm²، عایق پی وی سی	12000	متر
کابل مسی (AC)	BV6mm²، عایق پی وی سی	7200	متر
سینی کابل پی وی سی گالوانیزه	100×50 میلی متر	480	متر
جعبه توزیع اصلی	120A، حفاظت جریان باقیمانده	1	قطعه
جعبه توزیع شعبه	80 آمپر، در هر اتاق	80	قطعات
سوئیچ نور تک قطبی-	16A، پلاستیک	240	قطعات
پریز برق 5 سوراخه	10A، ضد آب (حمام)	640	قطعات
12W LED Downlight	سفید گرم، فرورفته	320	قطعات
فن اگزوز حمام 8 اینچی	30 وات، بی صدا	80	قطعات
1.5HP Split{1}}تایپ AC	اینورتر،-صرفه جویی در انرژی	80	مجموعه ها
دتکتور دود (اعلام حریق)	فوتوالکتریک	160	قطعات
چراغ اضطراری	3 وات، باطری-پشتیبان	40	قطعات
مدار شکن اصلی	100A، حفاظت از جریان باقیمانده	1	قطعه
گیره / تسمه کابل	نایلون/فولاد	10000	قطعات

3.5 بتن و آرماتور (ریخته گری دال کف-در محل-)

توضیحات مواد	مشخصات	مقدار	واحد
بتن آماده-C30	برای دال طبقه دوم (120 میلی متر)	149.04	m³
فولاد تقویت کننده HRB400	Φ12@200، برای مش دال	5760	کیلوگرم
سیم کراوات فولادی	22# گالوانیزه	120	کیلوگرم
عامل رهاسازی بتن	بر پایه آب-	20	لیتر

3.6 مواد متفرقه و تکمیل

توضیحات مواد	مشخصات	مقدار	واحد
سازه فولادی گالوانیزه گرم	شیب داغ	300	لیتر
رنگ داخلی دیوار AAC	رنگ لاتکس مات	900	لیتر
رنگ خارجی دیوار AAC	اکریلیک{0}مقاوم در برابر آب و هوا	600	لیتر
درزگیر سیلیکونی	مقاوم در برابر آب و هوا (پنجره/در)	600	لوله ها
پرکننده مفصل انبساط	پلی اورتان	200	لیتر
چسب ساختمانی	برای تخته گچی / کیل	150	لیتر

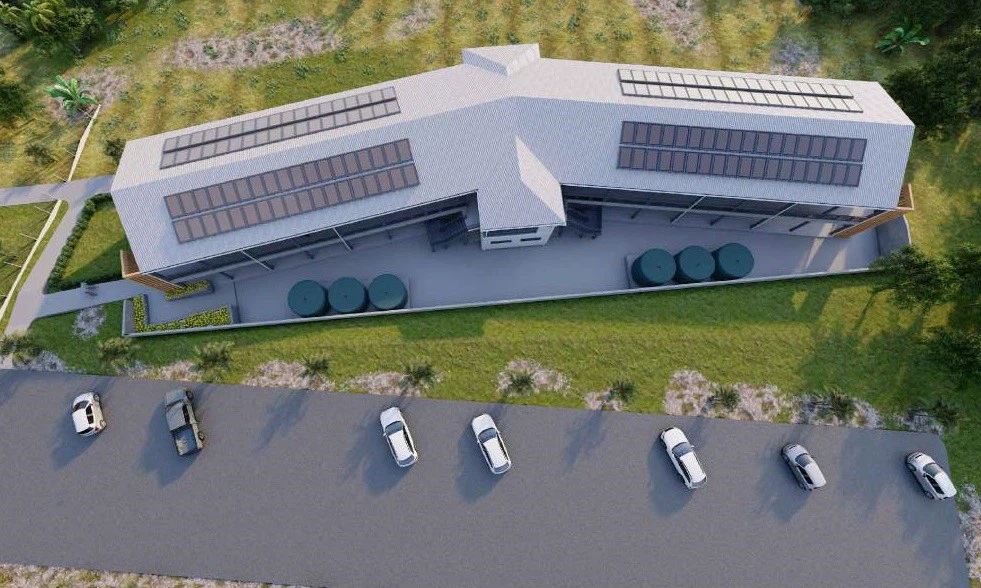

25 09 2023Heaven on Earth Accommodation-final05

4. نکات کلیدی ساختمانی (سانتوس، اقتباس برزیل)

سازه فولادی: تمام قطعات فولادی CBC در کارخانه پیش ساخته، گالوانیزه شده برای مقاومت در برابر خوردگی ساحلی (آب و هوای دریایی سانتوس). در{0}}نصب با پیچ و مهره با استحکام بالا (بدون جوش برای قاب اصلی).

عرشه فولادی و بتن: عرشه گالوانیزه 1 میلی متری که با پیچ های حفاری خود ثابت شده است (فاصله کمتر یا مساوی 300 میلی متر)؛ عمل آوری بتن C30 بیشتر یا مساوی 7 روز، مقاومت فشاری بیشتر یا مساوی 20 مگاپاسکال قبل از اعمال بار.

نصب پنل AAC: از اتصالات فولادی ویژه CBC استفاده کنید. تحمل عمودی کمتر یا مساوی 3 میلی متر بر متر، تحمل افقی کمتر یا مساوی 2 میلی متر بر متر؛ تمام اتصالات را با درزگیر سیلیکونی برای عایق صدا/آب ببندید.

انطباق MEP: تست فشار لوله کشی (0.6MPa، 30 دقیقه بدون نشتی)؛ سیم کشی برق کاملا مطابقت داردبرزیل NBR 5410; کلیه وسایل برقی با گواهینامه INMETRO.

سقف و عایق رطوبتی: پشم شیشه 100 میلی متری برای عایق حرارتی (دمای/رطوبت بالا سانتوس)؛ لایه زیرین ضد آب سقف بیشتر یا مساوی 150 میلی متر. عایق رطوبتی حمام با غوطه وری در آب 24 ساعته تست شده است.
