تخمین مصرف فولاد برای انبار سازه فولادی ذوزنقه ای پرو

برآورد مصرف فولاد برای انبار سازه فولادی ذوزنقه ای پرو



شکل پلان:ذوزنقه

طول: 190 متر

عرض: 80 متر (انتهای باریک) / 116 متر (انتهای عریض)

مساحت ساختمان: 18620㎡

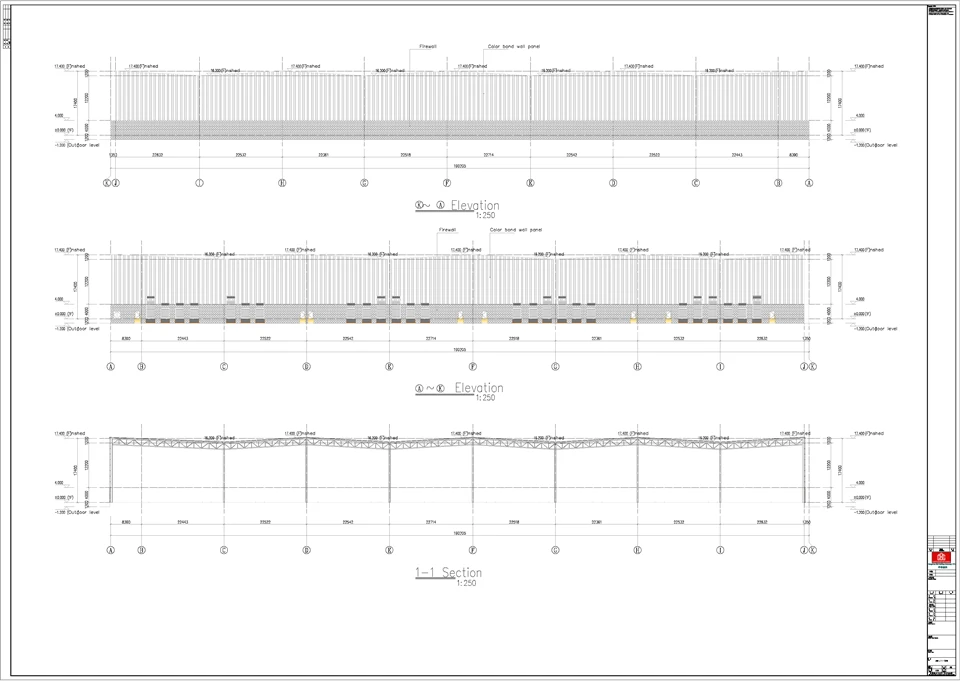

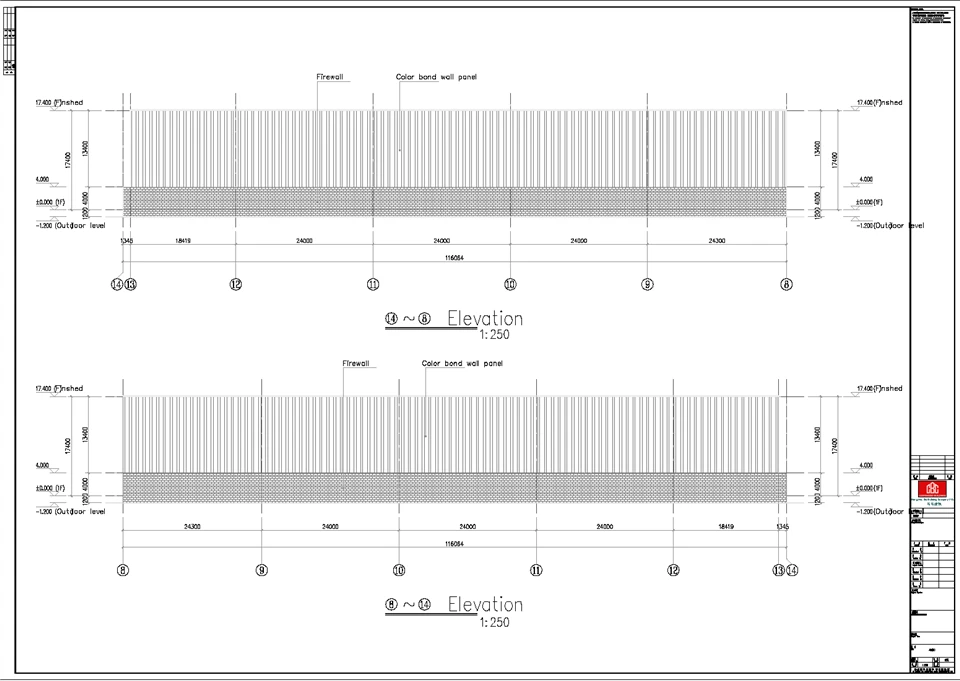

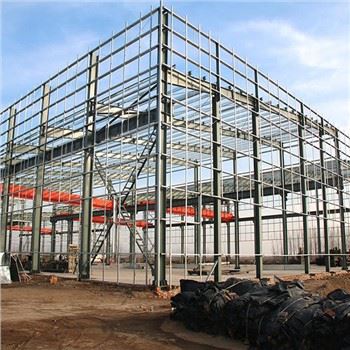

ارتفاع پرده: 17.4 متر (کارگاه بلند)

نوع ساختار:سازه خرپا، دهانه پیوسته حدود 22 متر در هر دهانه، فاصله دهانه حدود 24 متر

استاندارد پیاده سازی:کدهای ساختمان محلی پرو + بار باد محلی، بار برف



بر اساس کدهای ساختمانی محلی پرو، نیازهای بار پروژه و ویژگی های سازه ای (دهانه بزرگ، لبه های بلند)، اندازه های توصیه شده مقاطع سازه به شرح زیر است، با استفاده از گرید فولاد استاندارد پرو Gr.50 (معادل ASTM A36) برای همه اجزا، که دارای استحکام، شکل پذیری مناسب و مناسب برای پروژه های ساختمان صنعتی در پرو می باشد.

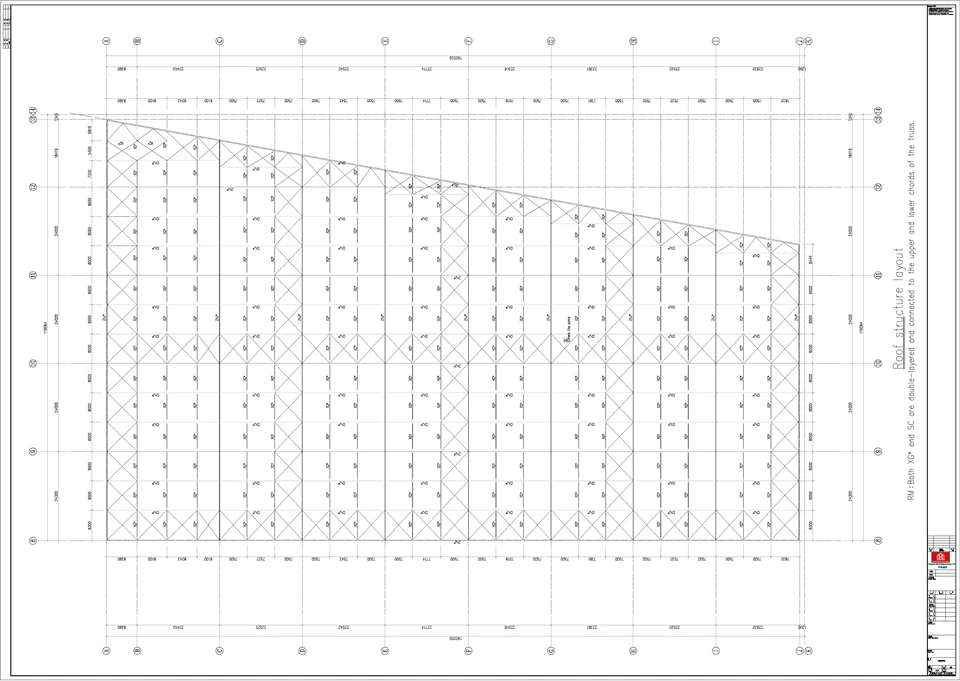

آکورد بالا و آکورد پایین خرپا: بخش فولادی-، سازگار با دهانه 22 متری و فاصله فاصله 24 متری.

اندازه بخش: H400×200×8×10 ~ H450×200×10×12

نکات: اندازه بخش برای خرپاها در انتهای عریض (ضلع 116 متر) به طور مناسب افزایش یافته است تا بارهای افقی و عمودی بیشتری را تحمل کند.

اعضای وب خرپا: فولاد زاویه ای و فولاد مقطع- که برای اتصال آکوردهای بالا و پایین و انتقال بارها استفاده می شود.

Angle Steel: L100×8 ~ L125×10 (برای اعضای عمومی وب)

I-قسمت فولاد: I140×80×5×7 ~ I160×88×6×9 (برای اعضای وب دارای نیروی کلیدی-)

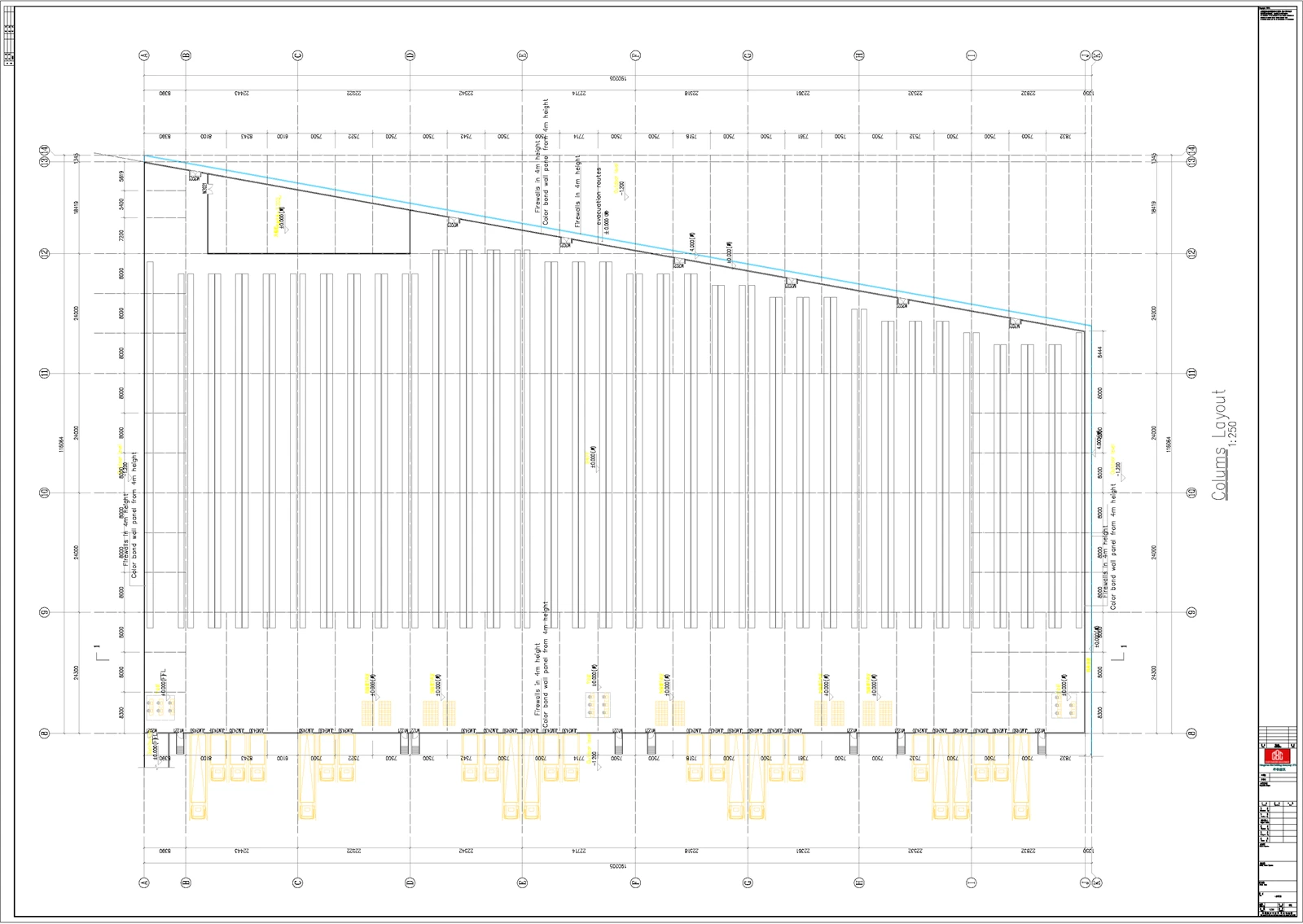

نوع بخش: فولاد مقطع H{0}، منطبق با بار خرپا و ارتفاع لبه 17.4 متر.

اندازه بخش: H450×250×10×12 ~ H500×250×12×14

نکات: بخش ستون در انتهای عریض کمی بزرگتر است تا از پایداری سازه تحت توزیع ناهموار بار اطمینان حاصل شود.



مهاربندی (Cord Top & Bottom Chord): فولاد گرد یا فولاد زاویه دار، برای مقاومت در برابر نیروهای افقی (باد، زلزله) و حفظ پایداری خرپا استفاده می شود.

فولاد گرد: φ20 ~ φ25

زاویه فولاد: L80×6 ~ L100×8

میله های کراواتی: لوله فولادی یا فولاد گرد که برای انتقال کشش افقی بین خرپاها استفاده می شود.

لوله فولادی: φ114×4 ~ φ140×5

فولاد گرد: φ22 ~ φ28

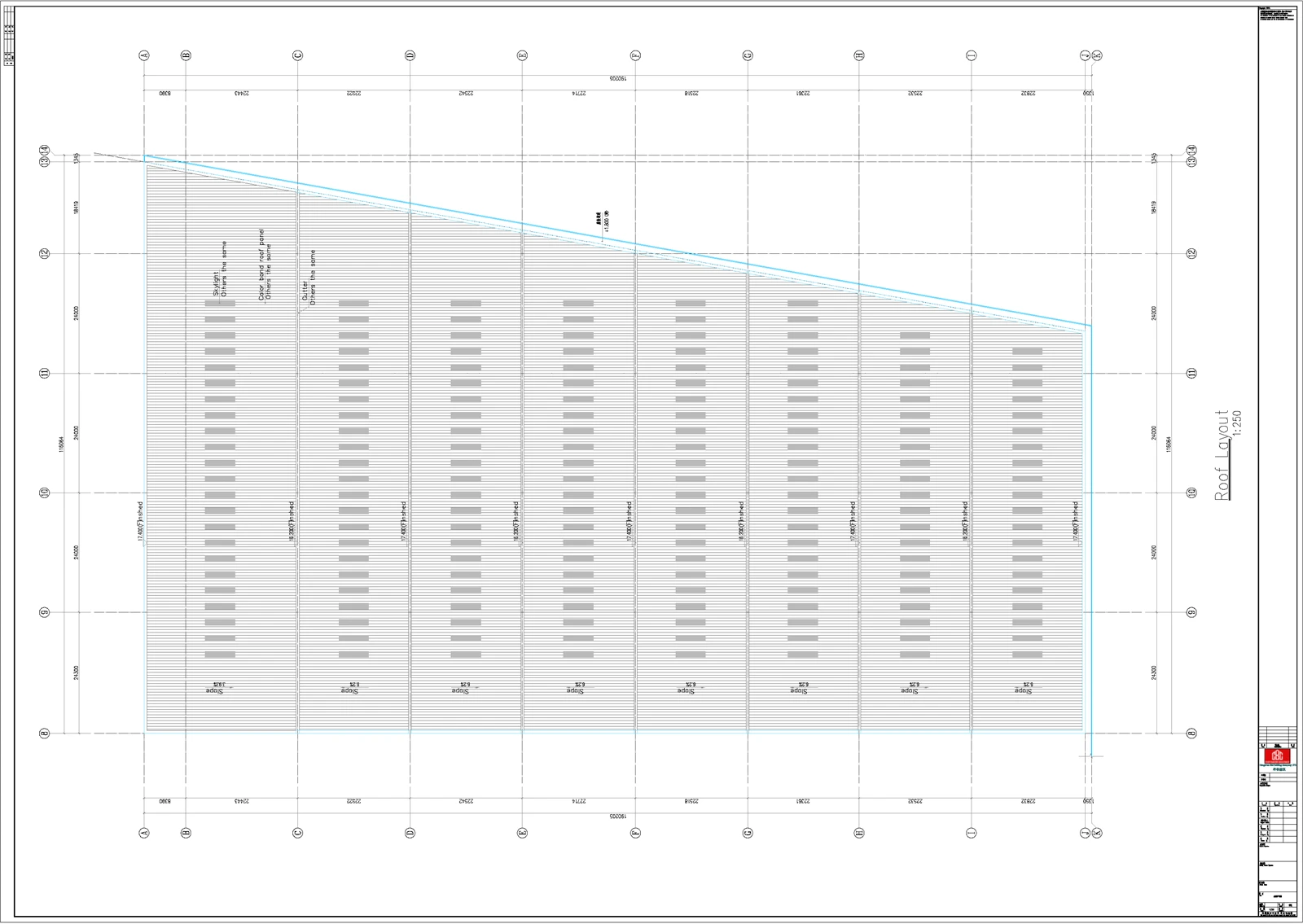

پرلین (سقف): فولاد مقطع C- یا فولاد مقطع Z، متناسب با بار و دهانه سقف.

اندازه بخش: C200×70×20×3.0 ~ C250×75×20×3.5

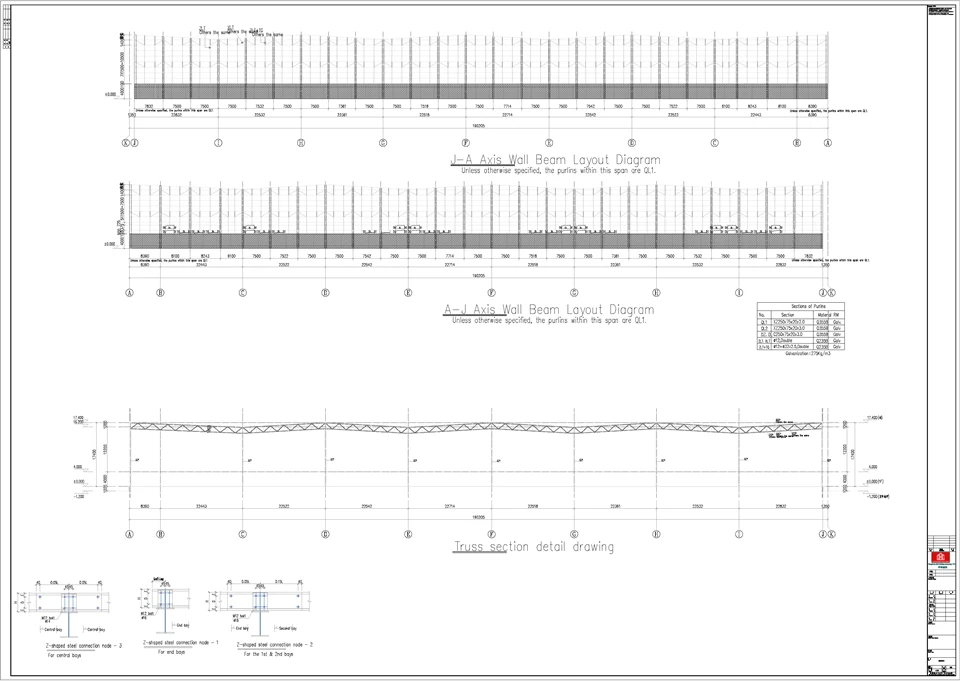

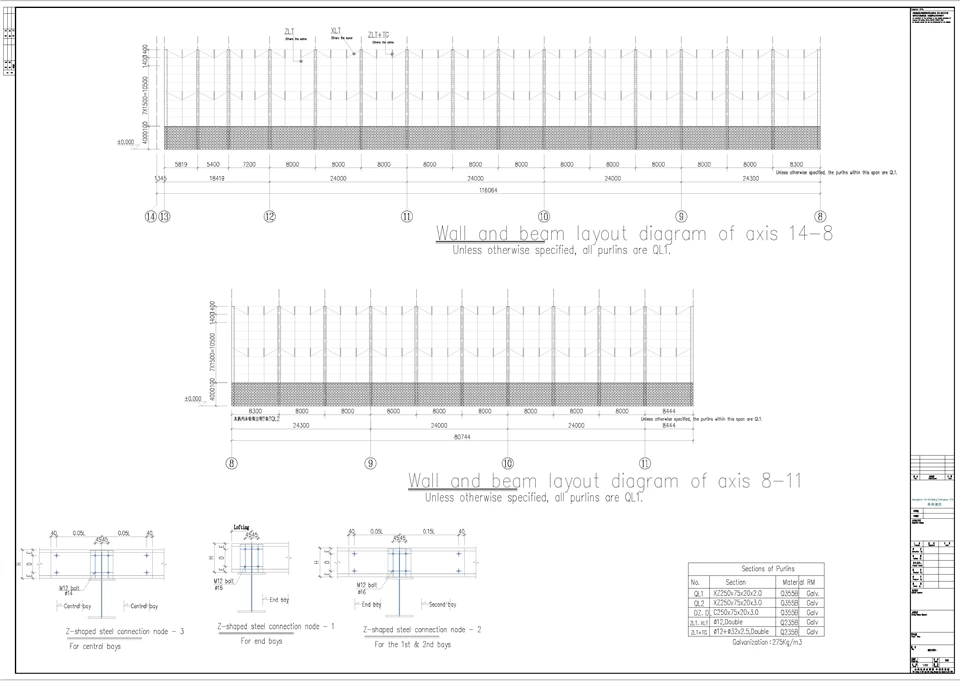

تیرهای دیوار: فولاد مقطع C{0}، مطابق با بار و ارتفاع دیوار.

اندازه بخش: C180×70×20×2.5 ~ C220×70×20×3.0



پیچ-با استحکام بالا: درجه 10.9، مطابق با اندازه بخش خرپاها، ستون ها و مهاربندی ها، با عملیات ضد خوردگی-گالوانیزه گرم-.

پیچ‌ها و پرچ‌ها: فولاد ضد زنگ 304، برای اتصال پرلین، تیرهای دیوار و پانل‌های سقف/دیوار استفاده می‌شود.



آمار دقیق مصالح بر اساس مساحت کل ساختمان 18620 ㎡، اندازه بخش توصیه شده و ارزش تجربه 38 کیلوگرم بر ㎡ است. تفکیک خاص هر جزء به شرح زیر است (برای مرجع نقل قول و تهیه مواد):

نوع مؤلفه	شاخص مصرف فولاد (کیلوگرم/㎡)	کل مصرف فولاد (تن)	نسبت	اظهارات
خرپاهای اصلی (آکورد بالا، آکورد پایین، اعضای وب)	18 ~ 22	372.4	52.6%	بر اساس میانگین شاخص 20 کیلوگرم بر ㎡، اجزای حامل نیروی اصلی-
ستون های فولادی	8 ~ 10	167.6	23.7%	بر اساس شاخص میانگین 9 کیلوگرم / ㎡، منطبق بر ارتفاع لبه 17.4 متر
مهاربند و میله بند	3 ~ 4	65.2	9.2%	بر اساس شاخص میانگین 3.5 کیلوگرم / ㎡، تضمین پایداری سازه
روکش و تیرهای دیواری	5 ~ 6	102.4	14.5%	بر اساس میانگین شاخص 5.5 کیلوگرم / ㎡، شامل اسکلت سقف و دیوار
اتصال دهنده ها و لوازم جانبی	0.5 ~ 1	9.3	1.3%	از جمله پیچ و مهره‌های{0}}با استحکام بالا، پیچ‌های خود{1}}و غیره.
مجموع	38	716.9	100%	انحراف جزئی از برآورد کل (±1.3٪) به دلیل گرد کردن





نوع ساختار:کارگاه قاب پورتال/خرپابا دهانه بزرگ و لبه های بلند که به مصرف فولاد بیشتری نسبت به کارگاه های معمولی نیاز دارد.

شرایط منطقه ای: بارهای باد و برف در نواحی ساحلی و فلات پرو به طور کلی زیاد نیست و سرمای شدید وجود ندارد، بنابراین نیازی به مصرف فولاد اضافی برای مقاومت در برابر سرما نیست.

ارزش تجربه (خرپاها + ستون‌های فولادی + مهاربندی + پرلین + اسکلت سقف و دیوار):

کارگاه معمولی کم: 25 تا 30 کیلوگرم/㎡

خرپای دهانه بزرگ-با ارتفاع لبه‌های دیواری بالای ۱۵ متر:35 تا 45 کیلوگرم/㎡

این پروژه تصویب می کندمقدار متوسط-بالا 38 کیلوگرم/㎡برای تخمین، با در نظر گرفتن طرح ذوزنقه ای و توزیع ناهموار بار.





کل مصرف فولاد=مساحت ساختمان × شاخص مصرف فولاد ÷ 1000

18620 ㎡ × 38 کیلوگرم / ㎡ ÷ 1000 ≈707.6 تن

قیمت پیشنهادی / محدوده آماده سازی مواد: 650 تا 840 تن

طراحی اقتصادی: درباره650 تن(اندازه مقطع بهینه، مناسب برای شرایط بار عمومی)

طراحی ایمن / بار سنگین / استاندارد بالا: درباره840 تن(طراحی محافظه کارانه، مناسب برای بار بالا یا الزامات کد سختگیرانه)





بار محلی باد، بار برف و ضریب لرزه ای: مناطق مختلف در پرو (ساحل در مقابل فلات) پارامترهای بار متفاوتی دارند که مستقیماً بر اندازه مقطع اجزا تأثیر می گذارد.

خواه وجود داشته باشدجرثقیل ها، بارهای معلق و بارهای زنده سقف: افزودن جرثقیل یا بارهای سنگین دیگر مصرف فولاد را به میزان قابل توجهی افزایش می دهد.

سقف/دیوار قبول می‌کندپانل های سنگین-و ضخامت پنبه عایق حرارتی: پانل های سنگین- بار سقف را افزایش می دهند و پنبه عایق حرارتی ضخیم تر بر توزیع بار کلی تأثیر می گذارد.

نوع خرپا:خرپا لوله / H-قسمت خرپا فولادی / خرپا فولادی زاویه دار: انواع خرپاها مصرف فولاد متفاوتی دارند و خرپا لوله عموماً مصرف فولاد بالاتری نسبت به خرپا فولادی زاویه دار دارد.

سطوح مقاومت در برابر آتش و خوردگی و درجه های فولاد محلی پرو (مانند Gr.50): سطوح بالاتر مقاومت در برابر آتش و خوردگی باعث افزایش هزینه و مصرف فولاد می شود و گریدهای مختلف فولاد بر انتخاب اندازه مقطع تأثیر می گذارد.

اگر می توانید اطلاعات زیر را ارائه دهید:

مکان خاص (کدام شهر در پرو / ساحلی یا فلات)

این که آیا جرثقیل و بار سقف وجود دارد

من می توانم محدوده و شکست دقیق تری (ساختار اصلی / پرلین / مهاربندی) مطابق با ارائه کنمکدهای پرو.
