پیشنهاد طراحی ساختمان سازه فولادی برای تاسیسات فرآوری گیلاس در شیلی

طرح پیشنهادی برای یک مرکز فرآوری گیلاس در شیلی، به صراحت باCBC (شرکت ساختمان Hangzhou Xixi، آموزشی ویبولیتین)مشخصات و قابلیت های محصول CBC به دلیل-ساختمان های فولادی پیش ساخته با کیفیت بالا، راه حل های زنجیره ای سرد-و تجربه صادرات-به ویژه در آمریکای لاتین شناخته شده است.





مکان: شیلی (منطقه لرزه‌ای 3–4 در هر NCh433.Of2009)

ابعاد ساختمان: 40 m (L) × 40 m (W) × 5 m (H)

تابع: فرآوری-گیلاس درجه مواد غذایی با انبار سرد یکپارچه

الزامات کلیدی:

مواد غذایی-داخلی ایمن (مطابق با SAG/شیلی و FDA{1}})

عملکرد حرارتی بالا (U{0}}مقدار کمتر یا مساوی 0.25 W/m²·K)

مطابقت کامل با کدهای لرزه نگاری شیلی

جریان لجستیکی بهینه برای کالاهای فاسد شدنی

یادداشت ادغام CBC: این طراحی از CBC ها استفاده می کندسیستم پیش ساخته زنجیر سرد- (CCPS)-یک پلت فرم ساختمانی مدولار، مواد غذایی-که برای صادرات کشاورزی-صنعتی توسعه یافته است.

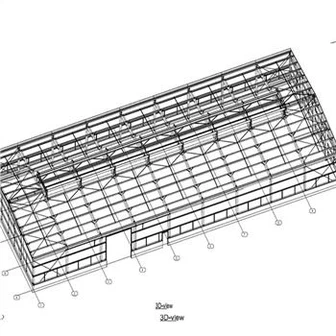

ساختار اولیه

سیستم: CBCقاب هیبریدی SMRF+

ستون‌ها و تیرها: بخش‌های ASTM A992 / Q355B H- (دارای گواهینامه CBC، دارای علامت CE-)

گره‌های اتصال: ممان پیچ‌دار -مفاصل مقاوم با دمپرهای انرژی- (اختیاری برای منطقه 4)

انطباق لرزه ای:

طراحی شده برایNCh433.Of2009 + NCh2369.Of2003(سازه های صنعتی)

CBC فراهم می کندتجزیه و تحلیل طیف پاسخ لرزه ایبه عنوان بخشی از محصولات قابل تحویل BIM

همه اجزای سازه کارخانه-پیش ساخته با تحمل ± 2 میلی متر برای مونتاژ سریع در سایت-

مزیت CBC در مقابل ساختمان های صنعتی استاندارد

ویژگی	CBC Cold{0}Schain Food Facility	ساختمان صنعتی استاندارد
سیستم قاب	CBC SMRF+ با جزئیات انعطاف پذیر	قاب پورتال ساده
پاکت حرارتی	CBCترماپنل 120(هسته PIR)	پنل های EPS عمومی
پایان بهداشتی	CBCHygiSteel™روکش داخلی	فلز لخت یا رنگ
زمان سرب	8 تا 10 هفته (از کارخانه به سایت)	12+ هفته
تجربه صادرات	>10 تاسیسات سرد در LATAM (شامل شیلی، پرو)	سابقه صادرات محدود-غذا





دیوار و سقف

محصول: CBC ThermaPanel 120

هسته: 120 میلی‌متر PIR (λ=0.022 W/m·K)، آتش-رده‌بندی B-s1,d0 (EN 13501-1)

نمای داخلی: 0.6 میلی مترCBC HygiSteel– پلی استر سفید با پوشش ضد میکروبی (دارای گواهینامه NSF/ANSI 51)

نمای خارجی: 0.6 میلی متر PVDF-فولاد روکش شده (مقاوم در برابر اشعه ماوراء بنفش در برابر خورشید شیلی)

مقدار U-:0.18 W/m²·K(تأیید شده توسط آزمایش آزمایشگاهی CBC)

نصب و راه اندازی: زبانه-و- شیار با واشرهای سیلیکونی دوتایی. سد بخار یکپارچه

کفپوش

سیستم: CBC توصیه می کندشریک-سیستم اپوکسی کاربردی(به عنوان مثال، Sika یا Fosroc) از طریق CBC{2}}طرح تقویت دال ارائه شده

دال طراحی شده توسط تیم ساختاری CBC با گزینه کشش پست برای کنترل ترک

دامن روکش دار (R=50 میلی متر) برای انطباق با شستشو





درها

درب های پرسنلی: CBC-منبعStainlessGuard™درها (1.0×2.1 متر)

قاب فولادی ضد زنگ 304، هسته عایق، لولای خود بسته-

برای ثبت دسترسی با سیستم مدیریت ساختمان CBC (BMS) یکپارچه شده است

درب لجستیک: سیستم داک CBC RapidSeal™(4 واحد):

درب‌های رول سریع 3.0×3.2 متری (آلبانی یا Hörmann OEM، CBC{3}}یکپارچه)

عمر چرخه: 100،000+; سرعت بسته شدن: 1.2 متر بر ثانیه

جفت شده با CBCThermalDock™پناهگاه های بادی

همه دهانه های درب از قبل-در طرح پانل CBC طراحی شده اند تا از برش در میدان جلوگیری شود

ویندوز

هیچ کدام در مناطق پردازش (بر اساس پروتکل ایمنی غذای CBC)

اختیاریCBC VisionPod™(600×600 میلی‌متر): قاب دو جداره-پر شده با آرگون-شکن حرارتی - فقط برای اتاق‌های کنترل





منطقه بندی (روش CBC ProcessFlow™):

منطقه A (دریافت کننده): دیوار شمالی – تخلیه مستقیم به خط شستشو

منطقه B (در حال پردازش): مرکزی 20×30 متر – زیر CBCCleanSpan™سقف (بدون ستون داخلی)

منطقه C (ذخیره سرد): عمق 10 متری جنوبی – از طریق CBC{2}}رابط تبرید یکپارچه در +1 درجه نگهداری می شود

منطقه D (حمل و نقل): در مجاورت اسکله های جنوبی – پلت بندی با خطوط FIFO

جریان مواد:

سیستم های نوار نقاله نصب شده بر روی فولاد ثانویه CBC

طبقه طراحی شده برای ترافیک لیفتراک 5 تنی (مشخصات تقویت دال CBC: Ø12@150mm T&B)





مورد	کد محصول CBC	مقدار	یادداشت ها
قاب فولادی اولیه	CBC-SMRF-Q355B	65 تن	شامل صفحات پایه، پیچ و مهره های لنگر می باشد
پانل های دیواری	CBC{0}}ThermaPanel™120-W	1,520 m²	مساحت خالص (بعد از کسر درب)
پانل های سقف	CBC{0}}ThermaPanel™120-R	1,600 m²	با ناودان یکپارچه
درب های پرسنلی	CBC{0}}StainlessGuard™-1021	2 واحد	سفید، درجه-غذایی
درب های سریع	CBC{0}RapidSeal™-3032	4 واحد	دارای سنسورهای ایمنی
تقویت کف	CBC-SlabMat-Q355	3.2 تن	برش و خم تحویل داده شد
بسته BIM	CBC-BIM-FoodCold	1 مجموعه	شامل گزارش لرزه ای و حرارتی

شامل MEP، کارخانه تبرید و پوشش کف (نصب شده توسط شرکای محلی تحت نظارت CBC)





برنامه های کاربردی ایده آل

بسته‌بندی میوه‌های صادراتی{0}(گیلاس، زغال اخته، آووکادو)

مرکزهای زنجیره سرد دارای گواهی USDA/EU-

پروژه‌های نوسازی کشاورزی با حمایت دولت- (مثلاً طرح‌های CORFO)

مشتریان هدف در شیلی

صادرکنندگان میوه: میوه گارسس, Agrícola y Forestal El Carmen, کامپوسول شیلی

تعاونی ها: فروتاریا, Coopeuchبخش‌های کشاورزی-

اپراتورهای لجستیک: Agrosuper Logistics, زنجیر سرد دول شیلی

پروژه های عمومی: آژانس های توسعه منطقه ای در O'Higgins، Maule و Ñuble

چرا CBC؟

راه حل پایان-به-پایان: طراحی → ساخت → پشتیبانی ترخیص کالا از گمرک شیلی

گواهینامه-درجه غذا: پنل های آزمایش شده بر اساس FDA 21 CFR 175.300 و Chilean DS 97/2020

کارشناسی لرزه نگاری: CBC از سال 2017 12+ ساختمان صنعتی را در شیلی تحویل داده است

مشارکت محلی: CBC با شرکت های مهندسی شیلی برای امضای کد-خاموش همکاری می کند





این تسهیلات نشان دهنده یکCBC Cold{0}Chain Food Facilityبرای صنعت صادرات گیلاس شیلی طراحی شده است. با ادغام CBCThermaPanel™, قاب SMRF+، وطرح‌بندی ProcessFlow™، پروژه به دست می آورد:

انطباق با مقررات(SAG، NCh433، FDA)

بهره وری انرژی(30٪ بار خنک کننده کمتر در مقایسه با پانل های استاندارد)

استقرار سریع (<90 days from order to weathertight shell)

CBC پشتیبانی فنی کامل-شامل-نظارت بر سایت و هماهنگی BIM- را برای اطمینان از تحویل بی‌وقفه در محیط لرزه‌ای و آب و هوایی سخت شیلی ارائه می‌کند.

با استفاده از استانداردهای جهانی CBC (Rev. 2025) تهیه شده است. تایید نهایی نیاز به مهر مهندس محلی و مجوز بهداشتی SAG دارد.
