محاسبه ساختار برای کارخانه ایریگا در مانیل جنوبی
اطلاعات محاسبات سازه نوع ساختار: ساختار فولادی محفظه سبک قاب پورتال مشخصات طراحی: محاسبه شده بر اساس مشخصات فنی سازه فولادی محفظه سبک با قاب پورتال (GB 51022-2015)
معرفی محصول
CBC پروژه Iriga را که در قسمت جنوبی مانیل واقع شده است در اوایل سال 2019 تکمیل کرده است و یک پروژه سازه فولادی با مشخصات خاص و کاربری واضح است. ابعاد کلی پروژه 66 متر طول، 18 تا 24 متر عرض و 7.8 متر ارتفاع می باشد. این جرثقیل استاندارد اروپایی به ارتفاع 5- متر و به وزن 5 تن برای رفع نیازهای عملیاتی پروژه مجهز شده است. قابل ذکر است، این پروژه شامل پانل های دیواری، درها یا پنجره ها نمی شود، زیرا به طور خاص برای تولید پانل های سیمانی پیش ساخته استفاده می شود.
از نظر استانداردهای طراحی، پروژه الزامات سختگیرانه ای را برای انطباق با محیط محلی اتخاذ می کند: سرعت باد طراحی به 270 کیلومتر در ساعت می رسد و برای مقاومت در برابر زلزله های 8 درجه طراحی شده است که ایمنی و پایداری سازه فولادی را در شرایط آب و هوایی و زمین شناسی شدید تضمین می کند. در مرحله طراحی و محاسبات، CBC از نرم افزار 3D3S برای انجام محاسبات دقیق سازه و تهیه گزارش تحلیل جامع سازه استفاده کرد. سپس این گزارش برای بررسی و تأیید به یک طراح محلی واجد شرایط ارائه شد، که کاملاً با استانداردها و مقررات ساخت و ساز محلی مطابقت دارد که کاملاً نشان دهنده قدرت حرفه ای و نگرش سختگیرانه CBC در پروژه های سازه های فولادی خارج از کشور است.
در زیر بخشی از تحلیل کل ساختار برای مرجع ارائه شده است.
I. اساس طراحی
کد بار برای سازه های ساختمانی (GB 50009-2012)؛
کد طراحی لرزه ای ساختمان ها (GB 50011-2010);
کد طراحی سازه های فولادی (GB 50017-2003);
مشخصات فنی اسکلت فلزی محفظه سبک با قاب پورتال (GB 51022-2015)؛
اطلاعات نرم افزار محاسباتی:
این نرم افزار محاسبات مهندسی نرم افزار طراحی سازه فولادی PKPM (نسخه 10 V3.1.5- 9 سپتامبر 2016) می باشد.
تاریخ محاسبه 14:13:41 ثانیه در 17 جولای 2019 است.

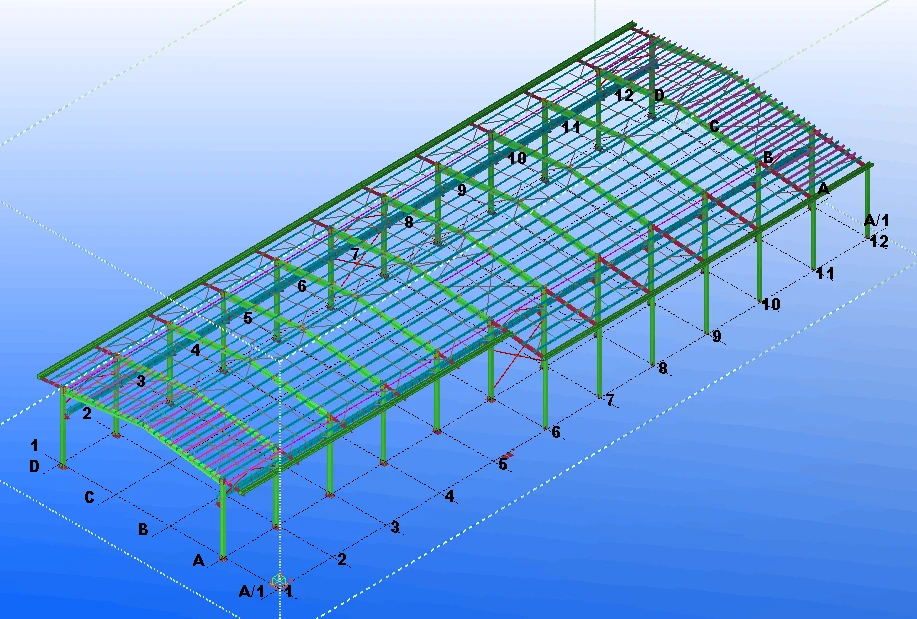

نمودار شماتیک محاسبه سازه
شکل{0}} نمودار شماتیک ساختار
اطلاعات محاسبه ساختار
نوع ساختار: ساختار فولادی محفظه سبک قاب پورتال
مشخصات طراحی: محاسبه شده بر اساس مشخصات فنی اسکلت فلزی محفظه سبک با قاب پورتال (GB 51022-2015)
ضریب اهمیت سازه: 1.00
تعداد کل گره ها: 9
تعداد ستون: 4
لیانگ: 4
تعداد محدودیت بلبرینگ: 2
تعداد کل بخش های استاندارد: 4
اطلاعات محاسبه بار زنده: چیدمان نامطلوب بار زنده در نظر گرفته شده است
اطلاعات محاسبه بار باد: محاسبه بار باد
فولاد: Q345
اطلاعات محاسبه وزن مرده تیر و ستون: محاسبه وزن مرده تیر و ستون
تغییر شکل محوری ستون تحت بار ثابت: در نظر بگیرید
ضریب افزایش محاسبه وزن مرده تیر و ستون: 1.10
ضریب افزایش سختی تیر: 1.00
سطح مقطع خالص و نسبت سطح مقطع ناخالص سازه فولادی: 0.95
پایداری کلی تیر قاب پورتال در صفحه با توجه به عضو خمشی بررسی می شود
این برنامه به طور خودکار نسبت لاغری مجاز را تعیین می کند
نسبت دهانه خمشی مجاز تیر فولادی (ثابت + زنده) : l/180
جابجایی افقی مجاز بالای ستون/ارتفاع ستون: l /60
مبنای مقدار ضریب ضربه لرزه ای: 10 ضد-گیج (ویرایش 2010)
محاسبه عمل لرزه ای: محاسبه اثر لرزه ای افقی
محاسبه شماره حالت: 3
شدت زلزله: 7.00
دسته: در کلاس-درجا Ⅱ
تعداد گره های وزن اضافی: 0
گروه بندی لرزه ای طراحی شده: گروه 1
ضریب کاهش دوره ای :0.80
روش محاسبه نیروی لرزه ای: روش تجزیه حالت
نسبت میرایی سازه: 0.050
بر اساس gb50011-2010 ضریب بزرگ شدن اثر لرزه ای: 1000
اطلاعات ساختار اولیه
گره مختصات
|
شماره گره |
X |
Y |
شماره گره |
X |
Y |
|
1 |
0.00 |
5.00 |
2 |
18.00 |
5.00 |
|
3 |
2.30 |
7.27 |
4 |
20.30 |
7.27 |
|
5 |
0.00 |
7.50 |
6 |
18.00 |
7.50 |
|
7 |
9.00 |
8.40 |
8 |
0.00 |
0.00 |
|
9 |
18.00 |
0.00 |
شماره ستون مرتبط است
|
ستون شماره |
گره Ι |
گره Π |
ستون شماره |
گره Ι |
گره Π |
|
1 |
8 |
1 |
2 |
9 |
2 |
|
3 |
1 |
5 |
4 |
2 |
6 |
همبستگی پرتو،
|
پرتو خیر است. |
گره Ι |
گره Π |
پرتو خیر است. |
گره Ι |
گره Π |
|
1 |
3 |
5 |
2 |
5 |
7 |
|
3 |
6 |
4 |
4 |
7 |
6 |
اتصالات ستون خارج از مرکز (متر)
|
شماره گره |
مقدار ستون غیرعادی |
شماره گره |
مقدار ستون غیرعادی |
شماره گره |
مقدار ستون غیرعادی |
|
1 |
0.000 |
2 |
0.000 |
3 |
0.000 |
|
4 |
0.000 |
5 |
0.000 |
6 |
0.000 |
|
7 |
0.000 |
8 |
0.000 |
9 |
0.000 |
اطلاعات بخش استاندارد
|
مقطع شماره |
اطلاعات مقطعی |
|
1 |
بخش H ترکیب جوش: Tw B2 B1 H * * * * T1 * T2=400 * 250 * 250 * 6 * 10 * 10 |
|
2 |
بخش تغییر شکل H: B2 B1 (H1 و H2) * * * Tw * T1 * T{5}} (600 ~ 300) * 200 * 200 * 6 * 10 * 10 |
|
3 |
بخش H ترکیب جوش: Tw B2 B1 H * * * * T1 * T2=200 * 200 * 200 * 6 * 8 * 8 |
|
4 |
بخش تغییر شکل H: B2 B1 (H1 و H2) * * * Tw * T1 * T{5}} (300 ~ 600) * 200 * 200 * 6 * 10 * 10 |
شماره بخش طرح بندی ستون، اطلاعات محدودیت، زاویه طرح بندی بخش
|
ستون شماره |
شماره بخش استاندارد |
اطلاعات محدودیت |
آرایش بخش زاویه |
|
1 |
1 |
فقط از هر دو طرف بلند کنید |
0 |
|
2 |
1 |
فقط از هر دو طرف بلند کنید |
0 |
|
3 |
1 |
فقط از هر دو طرف بلند کنید |
0 |
|
4 |
1 |
فقط از هر دو طرف بلند کنید |
0 |
شماره بخش طرح بندی تیر، اطلاعات محدودیت
|
پرتو خیر است. |
شماره بخش استاندارد |
اطلاعات محدودیت |
|
1 |
3 |
فقط از هر دو طرف بلند کنید |
|
2 |
2 |
فقط از هر دو طرف بلند کنید |
|
3 |
3 |
فقط از هر دو طرف بلند کنید |
|
4 |
4 |
فقط از هر دو طرف بلند کنید |
ویژگی های مقطع عرضی
|
مقطع شماره |
Xc (میلی متر) |
Yc (میلی متر). |
Ix (cm4) |
Iy (cm4) |
A (cm2) |
|
1 |
125.0 |
200.0 |
21760.3 |
2604.9 |
72.8 |
|
2 |
100.0 |
225.0 |
23338.7 |
1334.1 |
65.8 |
|
3 |
100.0 |
100.0 |
3262.3 |
1067.0 |
43.0 |
|
4 |
100.0 |
225.0 |
23338.7 |
1334.1 |
65.8 |
ویژگی های مقطع عرضی
|
مقطع شماره |
Ix (سانتی متر) |
Iy (سانتی متر) |
W1x (cm3) |
W2x (cm3) |
W1y (cm3) |
W2y (cm3) |
|
1 |
17.3 |
6.0 |
1088.0 |
1088.0 |
208.4 |
208.4 |
|
2 |
18.8 |
4.5 |
1037.3 |
1037.3 |
133.4 |
133.4 |
|
3 |
8.7 |
5.0 |
326.2 |
326.2 |
106.7 |
106.7 |
|
4 |
18.8 |
4.5 |
1037.3 |
1037.3 |
133.4 |
133.4 |
ترکیبی از بار و اثر
جدول بارگیری تحت هر شرایط کاری واحد
بار گره
|
شرایط کاری |
شماره گره |
لحظه خم شدن |
نیروی عمودی |
نیروی افقی |
|
-- |
-- |
-- |
-- |
-- |
بار ستون
|
شرایط کاری |
ستون شماره |
نوع بار |
مقدار بار |
پارامتر بار 1 |
پارامتر بار 2 |
|
باد را ترک کرد 1 |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
1 باد راست |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
سمت چپ 2 باد |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
2 باد راست |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
بار پرتو
|
شرایط کاری |
برای چندین |
تعداد بار |
نوع بار |
مقدار بار 1 |
پارامتر بار 1 |
مقدار بار 2 |
پارامتر بار 2 |
|
بار ثابت |
1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
|
بار زنده |
1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
|
باد را ترک کرد 1 |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
1 باد راست |
1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
3.30 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
سمت چپ 2 باد |
1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
|
2 باد راست |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
جرثقیل 1
|
پروژه |
گره |
گره |
|
شماره گره اتصال جرثقیل |
1 |
2 |
|
بار عمودی هر گره توسط حداکثر فشار چرخ در سمت چپ ایجاد می شود (Dmax در سمت چپ دهانه است) |
181.430 |
56.390 |
|
بار عمودی هر گره تولید شده توسط حداکثر فشار چرخ در سمت راست (Dmax در سمت راست) |
56.390 |
181.430 |
|
بار عمودی هر گره توسط حداکثر فشار چرخ ماشین خالی در سمت چپ ایجاد می شود (Wmax در سمت چپ دهانه است) |
0.000 |
0.000 |
|
بار عمودی هر گره توسط حداکثر فشار چرخ ماشین خالی در سمت راست ایجاد می شود (Wmax در سمت راست دهانه است) |
0.000 |
0.000 |
|
خروج از مرکز عمودی بین بار عمودی جرثقیل و اتصالات (m) |
0.500 |
0.500 |
|
حداکثر نیروی افقی (Tmax) ایجاد شده توسط نیروی ترمز افقی جرثقیل در هر گره |
5.002 |
5.002 |
|
فاصله عمودی بین بار افقی عرضی جرثقیل و هر گره (m) |
0.800 |
0.800 |
|
ضریب تنظیم اثر با در نظر گرفتن کار فضایی و اثر پیچشی |
1.000 |
|
|
نیروی برشی لرزه ای و افزایش ضریب لنگر خمشی ناشی از پل جرثقیل |
1.000 |
|
|
وزن پل جرثقیل |
141.221 |
|
|
ضریب کاهش بار ترکیبی جرثقیل تک دهانه |
1.000 |
|
|
ضریب کاهش بار ترکیبی دو جرثقیل دهانه |
1.000 |
|
ترکیبی از اثرات بار
(1) ترکیب اصلی نیروهای داخلی ستون
|
ترکیب اصلی نیروهای داخلی ستون |
|
|
(1)1.35 ثابت +0.98 فعال 1 |
(2)1.35 ثابت +0.98 فعال 2 |
|
(3) 1.35 ثابت +0.98 فعال 3 |
(4)1.35 ثابت +0.98 فعال 4 |
|
(5)1.2 ثابت +1.4 فعال 1 |
(6)1.2 ثابت +1.4 فعال 2 |
|
(7)1.2 ثابت +1.4 فعال 3 |
(8) 1.2 ثابت +1.4 زنده 4 |
|
(9) ثابت 1.0 +1.4 زنده 1 |
(10)1.0 ثابت +1.4 زنده 2 |
|
(11) 1.0 ثابت +1.4 زنده 3 |
(12)1.0 ثابت +1.4 زنده 4 |
|
1.2 ثابت +1.4 باد چپ 1 |
1.2 ثابت +1.4 باد راست 1 |
|
1.2 ثابت +1.4 باد چپ 2 |
1.2 ثابت +1.4 باد راست 2 |
|
1.0 ثابت +1.4 باد چپ 1 |
1.0 ثابت +1.4 باد راست 1 |
|
1.0 ثابت +1.4 باد چپ 2 |
1.0 ثابت +1.4 باد راست 2 |
|
(21)1.2 ثابت +1.4 زنده 1+0.84 باد چپ 1 |
1.2 ثابت +1.4 زنده 1+0.84 باد راست 1 |
|
1.2 ثابت +1.4 زنده 1+0.84 باد چپ 2 |
1.2 ثابت +1.4 زنده 1+0.84 باد راست 2 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 1 |
1.2 ثابت +1.4 زنده 2+0.84 باد راست 1 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 2 |
1.2 ثابت +1.4 زنده 2+0.84 باد راست 2 |
|
1.2 ثابت +1.4 زنده 3+0.84 باد چپ 1 |
1.2 ثابت +1.4 زنده 3+0.84 باد راست 1 |
|
1.2 ثابت +1.4 زنده 3+0.84 باد چپ 2 |
1.2 ثابت +1.4 زنده 3+0.84 باد راست 2 |
|
(33)1.2 ثابت +1.4 زنده 4+0.84 باد چپ 1 |
1.2 ثابت +1.4 زنده 4+0.84 باد راست 1 |
|
1.2 ثابت +1.4 زنده 4+0.84 باد چپ 2 |
1.2 ثابت +1.4 زنده 4+0.84 باد راست 2 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 1 |
1.0 ثابت +1.4 زنده 1+0.84 باد راست 1 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 2 |
1.0 ثابت +1.4 زنده 1+0.84 باد راست 2 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 1 |
1.0 ثابت +1.4 زنده 2+0.84 باد راست 1 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 2 |
1.0 ثابت +1.4 زنده 2+0.84 باد راست 2 |
|
1.0 ثابت +1.4 زنده 3+0.84 باد چپ 1 |
1.0 ثابت +1.4 زنده 3+0.84 باد راست 1 |
|
1.0 ثابت +1.4 زنده 3+0.84 باد چپ 2 |
1.0 ثابت +1.4 زنده 3+0.84 باد راست 2 |
|
1.0 ثابت +1.4 زنده 4+0.84 باد چپ 1 |
1.0 ثابت +1.4 زنده 4+0.84 باد راست 1 |
|
1.0 ثابت +1.4 زنده 4+0.84 باد چپ 2 |
1.0 ثابت +1.4 زنده 4+0.84 باد راست 2 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 1 |
1.2 ثابت +0.98 زنده 1+1.4 باد راست 1 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 2 |
1.2 ثابت +0.98 زنده 1+1.4 باد راست 2 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 1 |
1.2 ثابت +0.98 زنده 2+1.4 باد راست 1 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 2 |
1.2 ثابت +0.98 زنده 2+1.4 باد راست 2 |
|
1.2 ثابت +0.98 زنده 3+1.4 باد چپ 1 |
1.2 ثابت +0.98 زنده 3+1.4 باد راست 1 |
|
1.2 ثابت +0.98 زنده 3+1.4 باد چپ 2 |
1.2 ثابت +0.98 زنده 3+1.4 باد راست 2 |
|
1.2 ثابت +0.98 زنده 4+1.4 باد چپ 1 |
1.2 ثابت +0.98 زنده 4+1.4 باد راست 1 |
|
1.2 ثابت +0.98 زنده 4+1.4 باد چپ 2 |
1.2 ثابت +0.98 زنده 4+1.4 باد راست 2 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 1 |
1.0 ثابت +0.98 زنده 1+1.4 باد راست 1 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 2 |
1.0 ثابت +0.98 زنده 1+1.4 باد راست 2 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 1 |
1.0 ثابت +0.98 زنده 2+1.4 باد راست 1 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 2 |
1.0 ثابت +0.98 زنده 2+1.4 باد راست 2 |
|
1.0 ثابت +0.98 زنده 3+1.4 باد چپ 1 |
1.0 ثابت +0.98 زنده 3+1.4 باد راست 1 |
|
1.0 ثابت +0.98 زنده 3+1.4 باد چپ 2 |
1.0 ثابت +0.98 زنده 3+1.4 باد راست 2 |
|
1.0 ثابت +0.98 زنده 4+1.4 باد چپ 1 |
1.0 ثابت +0.98 زنده 4+1.4 باد راست 1 |
|
1.0 ثابت +0.98 زنده 4+1.4 باد چپ 2 |
1.0 ثابت +0.98 زنده 4+1.4 باد راست 2 |
|
1.2 ثابت +0.6 زنده 1+1.3 زمین لرزه چپ |
1.2 ثابت +0.6 زنده 1+1.3 زمین لرزه راست |
|
1.2 ثابت +0.6 زنده 2+1.3 زمین لرزه چپ |
1.2 ثابت +0.6 زنده 2+1.3 زمین لرزه راست |
|
1.2 ثابت +0.6 زنده 3+1.3 زمین لرزه چپ |
1.2 ثابت +0.6 زنده 3+1.3 زمین لرزه راست |
|
1.2 ثابت +0.6 زنده 4+1.3 زمین لرزه چپ |
1.2 ثابت +0.6 زنده 4+1.3 زمین لرزه راست |
|
1.0 ثابت +0.5 زنده 1+1.3 زمین لرزه چپ |
1.0 ثابت +0.5 زنده 1+1.3 زمین لرزه راست |
|
1.0 ثابت +0.5 زنده 2+1.3 زمین لرزه چپ |
1.0 ثابت +0.5 زنده 2+1.3 زمین لرزه راست |
|
1.0 ثابت +0.5 زنده 3+1.3 زمین لرزه چپ |
1.0 ثابت +0.5 زنده 3+1.3 زمین لرزه راست |
|
1.0 ثابت +0.5 زنده 4+1.3 زمین لرزه چپ |
1.0 ثابت +0.5 زنده 4+1.3 زمین لرزه راست |
|
1.2 ثابت +1.4 بالابر 1 |
1.2 ثابت +1.4 جرثقیل 2 |
|
1.2 ثابت +1.4 جرثقیل 3 |
1.2 ثابت +1.4 بالابر 4 |
|
1.2 ثابت +1.4 بالابر 5 |
1.2 ثابت +1.4 جرثقیل 6 |
|
1.2 ثابت +1.4 جرثقیل 7 |
1.2 ثابت +1.4 جرثقیل 8 |
|
1.0 ثابت +1.4 بالابر 1 |
1.0 ثابت +1.4 جرثقیل 2 |
|
1.0 ثابت +1.4 بالابر 3 |
1.0 ثابت +1.4 بالابر 4 |
|
1.0 ثابت +1.4 جرثقیل 5 |
1.0 ثابت +1.4 بالابر 6 |
|
1.0 ثابت +1.4 جرثقیل 7 |
1.0 ثابت +1.4 جرثقیل 8 |
|
1.2 ثابت +0.98 زنده 1+1.4 آویزان 1 |
1.2 ثابت +0.98 زنده 1+1.4 آویزان 7 |
|
1.2 ثابت +0.98 زنده 2+1.4 آویزان 2 |
1.2 ثابت +0.98 زنده 2+1.4 جرثقیل 8 |
|
1.2 ثابت +0.98 زنده 3+1.4 آویزان 3 |
1.2 ثابت +0.98 زنده 3+1.4 آویزان 4 |
|
1.2 ثابت +0.98 زنده 4+1.4 آویزان 5 |
1.2 ثابت +0.98 زنده 4+1.4 جرثقیل 6 |
|
1.0 ثابت +0.98 زنده 1+1.4 آویزان 1 |
1.0 ثابت +0.98 زنده 1+1.4 جرثقیل 7 |
|
1.0 ثابت +0.98 زنده 2+1.4 آویزان 2 |
1.0 ثابت +0.98 زنده 2+1.4 جرثقیل 8 |
|
1.0 ثابت +0.98 زنده 3+1.4 آویزان 3 |
1.0 ثابت +0.98 زنده 3+1.4 معلق 4 |
|
1.0 ثابت +0.98 زنده 4+1.4 آویزان 5 |
1.0 ثابت +0.98 زنده 4+1.4 معلق 6 |
|
1.2 ثابت +1.4 زنده 1+0.98 آویزان 1 |
1.2 ثابت +1.4 زنده 1+0.98 جرثقیل 7 |
|
1.2 ثابت +1.4 زنده 2+0.98 جرثقیل 2 |
1.2 ثابت +1.4 زنده 2+0.98 جرثقیل 8 |
|
1.2 ثابت +1.4 زنده 3+0.98 جرثقیل 3 |
1.2 ثابت +1.4 زنده 3+0.98 جرثقیل 4 |
|
1.2 ثابت +1.4 زنده 4+0.98 جرثقیل 5 |
1.2 ثابت +1.4 زنده 4+0.98 جرثقیل 6 |
|
1.0 ثابت +1.4 زنده 1+0.98 آویزان 1 |
1.0 ثابت +1.4 زنده 1+0.98 جرثقیل 7 |
|
1.0 ثابت +1.4 زنده 2+0.98 جرثقیل 2 |
1.0 ثابت +1.4 زنده 2+0.98 جرثقیل 8 |
|
1.0 ثابت +1.4 زنده 3+0.98 جرثقیل 3 |
1.0 ثابت +1.4 زنده 3+0.98 جرثقیل 4 |
|
1.0 ثابت +1.4 زنده 4+0.98 جرثقیل 5 |
1.0 ثابت +1.4 زنده 4+0.98 جرثقیل 6 |
|
1.2 ثابت +0.98 زنده 1+0.84 باد چپ 1+1.4 آویزان 1 |
1.2 ثابت +0.98 زنده 1+0.84 باد چپ 1+1.4 آویزان 7 |
|
1.2 ثابت +0.98 زنده 1+0.84 باد راست 1+1.4 آویزان 1 |
1.2 ثابت +0.98 زنده 1+0.84 باد راست 1+1.4 آویزان 7 |
|
1.2 ثابت +0.98 زنده 1+0.84 باد چپ 2+1.4 آویزان 1 |
1.2 ثابت +0.98 زنده 1+0.84 باد چپ 2+1.4 آویزان 7 |
|
1.2 ثابت +0.98 زنده 1+0.84 باد راست 2+1.4 آویزان 1 |
1.2 ثابت +0.98 زنده 1+0.84 باد راست 2+1.4 آویزان 7 |
|
1.2 ثابت +0.98 زنده 2+0.84 باد چپ 1+1.4 آویزان 2 |
1.2 ثابت +0.98 زنده 2+0.84 باد چپ 1+1.4 آویزان 8 |
|
1.2 ثابت +0.98 زنده 2+0.84 باد راست 1+1.4 آویزان 2 |
1.2 ثابت +0.98 زنده 2+0.84 باد راست 1+1.4 آویزان 8 |
|
1.2 ثابت +0.98 زنده 2+0.84 باد چپ 2+1.4 آویزان 2 |
1.2 ثابت +0.98 زنده 2+0.84 باد چپ 2+1.4 آویزان 8 |
|
1.2 ثابت +0.98 زنده 2+0.84 باد راست 2+1.4 آویزان 2 |
1.2 ثابت +0.98 زنده 2+0.84 باد راست 2+1.4 آویزان 8 |
|
1.2 ثابت +0.98 زنده 3+0.84 باد چپ 1+1.4 آویزان 3 |
1.2 ثابت +0.98 زنده 3+0.84 باد چپ 1+1.4 معلق 4 |
|
1.2 ثابت +0.98 زنده 3+0.84 باد راست 1+1.4 آویزان 3 |
1.2 ثابت +0.98 زنده 3+0.84 باد راست 1+1.4 آویزان 4 |
|
1.2 ثابت +0.98 زنده 3+0.84 باد چپ 2+1.4 آویزان 3 |
1.2 ثابت +0.98 زنده 3+0.84 باد چپ 2+1.4 معلق 4 |
|
1.2 ثابت +0.98 زنده 3+0.84 باد راست 2+1.4 آویزان 3 |
1.2 ثابت +0.98 زنده 3+0.84 باد راست 2+1.4 آویزان 4 |
|
1.2 ثابت +0.98 زنده 4+0.84 باد چپ 1+1.4 آویزان 5 |
1.2 ثابت +0.98 زنده 4+0.84 باد چپ 1+1.4 معلق 6 |
|
1.2 ثابت +0.98 زنده 4+0.84 باد راست 1+1.4 آویزان 5 |
1.2 ثابت +0.98 زنده 4+0.84 باد راست 1+1.4 معلق 6 |
|
1.2 ثابت +0.98 زنده 4+0.84 باد چپ 2+1.4 جرثقیل 5 |
1.2 ثابت +0.98 زنده 4+0.84 باد چپ 2+1.4 معلق 6 |
|
1.2 ثابت +0.98 زنده 4+0.84 باد راست 2+1.4 آویزان 5 |
1.2 ثابت +0.98 زنده 4+0.84 باد راست 2+1.4 معلق 6 |
|
1.0 ثابت +0.98 زنده 1+0.84 باد چپ 1+1.4 آویزان 1 |
1.0 ثابت +0.98 زنده 1+0.84 باد چپ 1+1.4 آویزان 7 |
|
1.0 ثابت +0.98 زنده 1+0.84 باد راست 1+1.4 آویزان 1 |
1.0 ثابت +0.98 زنده 1+0.84 باد راست 1+1.4 آویزان 7 |
|
1.0 ثابت +0.98 زنده 1+0.84 باد چپ 2+1.4 آویزان 1 |
1.0 ثابت +0.98 زنده 1+0.84 باد چپ 2+1.4 آویزان 7 |
|
1.0 ثابت +0.98 زنده 1+0.84 باد راست 2+1.4 آویزان 1 |
1.0 ثابت +0.98 زنده 1+0.84 باد راست 2+1.4 آویزان 7 |
|
1.0 ثابت +0.98 زنده 2+0.84 باد چپ 1+1.4 آویزان 2 |
1.0 ثابت +0.98 زنده 2+0.84 باد چپ 1+1.4 آویزان 8 |
|
1.0 ثابت +0.98 زنده 2+0.84 باد راست 1+1.4 آویزان 2 |
1.0 ثابت +0.98 زنده 2+0.84 باد راست 1+1.4 آویزان 8 |
|
1.0 ثابت +0.98 زنده 2+0.84 باد چپ 2+1.4 آویزان 2 |
1.0 ثابت +0.98 زنده 2+0.84 باد چپ 2+1.4 آویزان 8 |
|
1.0 ثابت +0.98 زنده 2+0.84 باد راست 2+1.4 آویزان 2 |
1.0 ثابت +0.98 زنده 2+0.84 باد راست 2+1.4 آویزان 8 |
|
1.0 ثابت +0.98 زنده 3+0.84 باد چپ 1+1.4 آویزان 3 |
1.0 ثابت +0.98 زنده 3+0.84 باد چپ 1+1.4 معلق 4 |
|
1.0 ثابت +0.98 زنده 3+0.84 باد راست 1+1.4 آویزان 3 |
1.0 ثابت +0.98 زنده 3+0.84 باد راست 1+1.4 معلق 4 |
|
1.0 ثابت +0.98 زنده 3+0.84 باد چپ 2+1.4 آویزان 3 |
1.0 ثابت +0.98 زنده 3+0.84 باد چپ 2+1.4 معلق 4 |
|
1.0 ثابت +0.98 زنده 3+0.84 باد راست 2+1.4 آویزان 3 |
1.0 ثابت +0.98 زنده 3+0.84 باد راست 2+1.4 معلق 4 |
|
1.0 ثابت +0.98 زنده 4+0.84 باد چپ 1+1.4 آویزان 5 |
1.0 ثابت +0.98 زنده 4+0.84 باد چپ 1+1.4 معلق 6 |
|
1.0 ثابت +0.98 زنده 4+0.84 باد راست 1+1.4 آویزان 5 |
1.0 ثابت +0.98 زنده 4+0.84 باد راست 1+1.4 معلق 6 |
|
1.0 ثابت +0.98 زنده 4+0.84 باد چپ 2+1.4 آویزان 5 |
1.0 ثابت +0.98 زنده 4+0.84 باد چپ 2+1.4 معلق 6 |
|
1.0 ثابت +0.98 زنده 4+0.84 باد راست 2+1.4 آویزان 5 |
(212)1.0 ثابت +0.98 زنده 4+0.84 باد راست 2+1.4 آویزان 6 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 1+0.98 آویزان 1 |
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 1+0.98 جرثقیل 7 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد راست 1+0.98 جرثقیل 1 |
1.2 ثابت +0.98 زنده 1+1.4 باد راست 1+0.98 جرثقیل 7 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 2+0.98 جرثقیل 1 |
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 2+0.98 جرثقیل 7 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد راست 2+0.98 جرثقیل 1 |
1.2 ثابت +0.98 زنده 1+1.4 باد راست 2+0.98 جرثقیل 7 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 1+0.98 جرثقیل 2 |
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 1+0.98 جرثقیل 8 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد راست 1+0.98 جرثقیل 2 |
1.2 ثابت +0.98 زنده 2+1.4 باد راست 1+0.98 جرثقیل 8 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 2+0.98 جرثقیل 2 |
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 2+0.98 جرثقیل 8 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد راست 2+0.98 جرثقیل 2 |
1.2 ثابت +0.98 زنده 2+1.4 باد راست 2+0.98 جرثقیل 8 |
|
1.2 ثابت +0.98 زنده 3+1.4 باد چپ 1+0.98 جرثقیل 3 |
1.2 ثابت +0.98 زنده 3+1.4 باد چپ 1+0.98 جرثقیل 4 |
|
1.2 ثابت +0.98 زنده 3+1.4 باد راست 1+0.98 جرثقیل 3 |
1.2 ثابت +0.98 زنده 3+1.4 باد راست 1+0.98 جرثقیل 4 |
|
1.2 ثابت +0.98 زنده 3+1.4 باد چپ 2+0.98 جرثقیل 3 |
1.2 ثابت +0.98 زنده 3+1.4 باد چپ 2+0.98 جرثقیل 4 |
|
1.2 ثابت +0.98 زنده 3+1.4 باد راست 2+0.98 جرثقیل 3 |
1.2 ثابت +0.98 زنده 3+1.4 باد راست 2+0.98 جرثقیل 4 |
|
1.2 ثابت +0.98 زنده 4+1.4 باد چپ 1+0.98 جرثقیل 5 |
1.2 ثابت +0.98 زنده 4+1.4 باد چپ 1+0.98 جرثقیل 6 |
|
1.2 ثابت +0.98 زنده 4+1.4 باد راست 1+0.98 جرثقیل 5 |
1.2 ثابت +0.98 زنده 4+1.4 باد راست 1+0.98 جرثقیل 6 |
|
1.2 ثابت +0.98 زنده 4+1.4 باد چپ 2+0.98 جرثقیل 5 |
1.2 ثابت +0.98 زنده 4+1.4 باد چپ 2+0.98 جرثقیل 6 |
|
1.2 ثابت +0.98 زنده 4+1.4 باد راست 2+0.98 جرثقیل 5 |
1.2 ثابت +0.98 زنده 4+1.4 باد راست 2+0.98 جرثقیل 6 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 1+0.98 آویزان 1 |
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 1+0.98 جرثقیل 7 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد راست 1+0.98 آویزان 1 |
1.0 ثابت +0.98 زنده 1+1.4 باد راست 1+0.98 آویزان 7 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 2+0.98 آویزان 1 |
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 2+0.98 جرثقیل 7 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد راست 2+0.98 جرثقیل 1 |
1.0 ثابت +0.98 زنده 1+1.4 باد راست 2+0.98 جرثقیل 7 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 1+0.98 جرثقیل 2 |
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 1+0.98 جرثقیل 8 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد راست 1+0.98 جرثقیل 2 |
1.0 ثابت +0.98 زنده 2+1.4 باد راست 1+0.98 جرثقیل 8 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 2+0.98 جرثقیل 2 |
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 2+0.98 جرثقیل 8 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد راست 2+0.98 جرثقیل 2 |
1.0 ثابت +0.98 زنده 2+1.4 باد راست 2+0.98 جرثقیل 8 |
|
1.0 ثابت +0.98 زنده 3+1.4 باد چپ 1+0.98 جرثقیل 3 |
1.0 ثابت +0.98 زنده 3+1.4 باد چپ 1+0.98 جرثقیل 4 |
|
1.0 ثابت +0.98 زنده 3+1.4 باد راست 1+0.98 آویزان 3 |
1.0 ثابت +0.98 زنده 3+1.4 باد راست 1+0.98 جرثقیل 4 |
|
1.0 ثابت +0.98 زنده 3+1.4 باد چپ 2+0.98 آویزان 3 |
1.0 ثابت +0.98 زنده 3+1.4 باد چپ 2+0.98 جرثقیل 4 |
|
1.0 ثابت +0.98 زنده 3+1.4 باد راست 2+0.98 جرثقیل 3 |
1.0 ثابت +0.98 زنده 3+1.4 باد راست 2+0.98 جرثقیل 4 |
|
1.0 ثابت +0.98 زنده 4+1.4 باد چپ 1+0.98 جرثقیل 5 |
1.0 ثابت +0.98 زنده 4+1.4 باد چپ 1+0.98 جرثقیل 6 |
|
1.0 ثابت +0.98 زنده 4+1.4 باد راست 1+0.98 جرثقیل 5 |
1.0 ثابت +0.98 زنده 4+1.4 باد راست 1+0.98 جرثقیل 6 |
|
1.0 ثابت +0.98 زنده 4+1.4 باد چپ 2+0.98 جرثقیل 5 |
1.0 ثابت +0.98 زنده 4+1.4 باد چپ 2+0.98 جرثقیل 6 |
|
1.0 ثابت +0.98 زنده 4+1.4 باد راست 2+0.98 جرثقیل 5 |
1.0 ثابت +0.98 زنده 4+1.4 باد راست 2+0.98 جرثقیل 6 |
|
1.2 ثابت +1.4 زنده 1+0.84 باد چپ 1+0.98 جرثقیل 1 |
1.2 ثابت +1.4 زنده 1+0.84 باد چپ 1+0.98 جرثقیل 7 |
|
1.2 ثابت +1.4 زنده 1+0.84 باد راست 1+0.98 جرثقیل 1 |
1.2 ثابت +1.4 زنده 1+0.84 باد راست 1+0.98 جرثقیل 7 |
|
1.2 ثابت +1.4 زنده 1+0.84 باد چپ 2+0.98 جرثقیل 1 |
1.2 ثابت +1.4 زنده 1+0.84 باد چپ 2+0.98 جرثقیل 7 |
|
1.2 ثابت +1.4 زنده 1+0.84 باد راست 2+0.98 جرثقیل 1 |
1.2 ثابت +1.4 زنده 1+0.84 باد راست 2+0.98 جرثقیل 7 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 1+0.98 جرثقیل 2 |
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 1+0.98 جرثقیل 8 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد راست 1+0.98 جرثقیل 2 |
1.2 ثابت +1.4 زنده 2+0.84 باد راست 1+0.98 جرثقیل 8 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 2+0.98 جرثقیل 2 |
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 2+0.98 جرثقیل 8 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد راست 2+0.98 جرثقیل 2 |
1.2 ثابت +1.4 زنده 2+0.84 باد راست 2+0.98 جرثقیل 8 |
|
1.2 ثابت +1.4 زنده 3+0.84 باد چپ 1+0.98 جرثقیل 3 |
1.2 ثابت +1.4 زنده 3+0.84 باد چپ 1+0.98 جرثقیل 4 |
|
1.2 ثابت +1.4 زنده 3+0.84 باد راست 1+0.98 جرثقیل 3 |
1.2 ثابت +1.4 زنده 3+0.84 باد راست 1+0.98 جرثقیل 4 |
|
1.2 ثابت +1.4 زنده 3+0.84 باد چپ 2+0.98 جرثقیل 3 |
1.2 ثابت +1.4 زنده 3+0.84 باد چپ 2+0.98 جرثقیل 4 |
|
1.2 ثابت +1.4 زنده 3+0.84 باد راست 2+0.98 جرثقیل 3 |
1.2 ثابت +1.4 زنده 3+0.84 باد راست 2+0.98 جرثقیل 4 |
|
1.2 ثابت +1.4 زنده 4+0.84 باد چپ 1+0.98 جرثقیل 5 |
1.2 ثابت +1.4 زنده 4+0.84 باد چپ 1+0.98 جرثقیل 6 |
|
1.2 ثابت +1.4 زنده 4+0.84 باد راست 1+0.98 جرثقیل 5 |
1.2 ثابت +1.4 زنده 4+0.84 باد راست 1+0.98 جرثقیل 6 |
|
1.2 ثابت +1.4 زنده 4+0.84 باد چپ 2+0.98 جرثقیل 5 |
1.2 ثابت +1.4 زنده 4+0.84 باد چپ 2+0.98 جرثقیل 6 |
|
1.2 ثابت +1.4 زنده 4+0.84 باد راست 2+0.98 جرثقیل 5 |
1.2 ثابت +1.4 زنده 4+0.84 باد راست 2+0.98 جرثقیل 6 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 1+0.98 آویزان 1 |
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 1+0.98 جرثقیل 7 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد راست 1+0.98 جرثقیل 1 |
1.0 ثابت +1.4 زنده 1+0.84 باد راست 1+0.98 آویزان 7 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 2+0.98 جرثقیل 1 |
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 2+0.98 جرثقیل 7 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد راست 2+0.98 جرثقیل 1 |
1.0 ثابت +1.4 زنده 1+0.84 باد راست 2+0.98 جرثقیل 7 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 1+0.98 جرثقیل 2 |
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 1+0.98 جرثقیل 8 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد راست 1+0.98 جرثقیل 2 |
1.0 ثابت +1.4 زنده 2+0.84 باد راست 1+0.98 جرثقیل 8 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 2+0.98 جرثقیل 2 |
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 2+0.98 جرثقیل 8 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد راست 2+0.98 جرثقیل 2 |
1.0 ثابت +1.4 زنده 2+0.84 باد راست 2+0.98 جرثقیل 8 |
|
1.0 ثابت +1.4 زنده 3+0.84 باد چپ 1+0.98 جرثقیل 3 |
1.0 ثابت +1.4 زنده 3+0.84 باد چپ 1+0.98 جرثقیل 4 |
|
1.0 ثابت +1.4 زنده 3+0.84 باد راست 1+0.98 جرثقیل 3 |
1.0 ثابت +1.4 زنده 3+0.84 باد راست 1+0.98 جرثقیل 4 |
|
1.0 ثابت +1.4 زنده 3+0.84 باد چپ 2+0.98 جرثقیل 3 |
1.0 ثابت +1.4 زنده 3+0.84 باد چپ 2+0.98 جرثقیل 4 |
|
1.0 ثابت +1.4 زنده 3+0.84 باد راست 2+0.98 جرثقیل 3 |
1.0 ثابت +1.4 زنده 3+0.84 باد راست 2+0.98 جرثقیل 4 |
|
1.0 ثابت +1.4 زنده 4+0.84 باد چپ 1+0.98 جرثقیل 5 |
1.0 ثابت +1.4 زنده 4+0.84 باد چپ 1+0.98 جرثقیل 6 |
|
1.0 ثابت +1.4 زنده 4+0.84 باد راست 1+0.98 جرثقیل 5 |
1.0 ثابت +1.4 زنده 4+0.84 باد راست 1+0.98 جرثقیل 6 |
|
1.0 ثابت +1.4 زنده 4+0.84 باد چپ 2+0.98 جرثقیل 5 |
1.0 ثابت +1.4 زنده 4+0.84 باد چپ 2+0.98 جرثقیل 6 |
|
1.0 ثابت +1.4 زنده 4+0.84 باد راست 2+0.98 جرثقیل 5 |
1.0 ثابت +1.4 زنده 4+0.84 باد راست 2+0.98 جرثقیل 6 |
|
1.2 ثابت +0.6 زنده 1+0.6 معلق 1+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 1+0.6 معلق 1+1.3 زلزله راست |
|
1.2 ثابت +0.6 زنده 1+0.6 معلق 7+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 1+0.6 معلق 7+1.3 زلزله راست |
|
1.2 ثابت +0.6 زنده 2+0.6 معلق 2+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 2+0.6 معلق 2+1.3 زلزله راست |
|
1.2 ثابت +0.6 زنده 2+0.6 معلق 8+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 2+0.6 معلق 8+1.3 زلزله راست |
|
1.2 ثابت +0.6 زنده 3+0.6 معلق 3+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 3+0.6 معلق 3+1.3 زلزله راست |
|
1.2 ثابت +0.6 زنده 3+0.6 معلق 4+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 3+0.6 معلق 4+1.3 زلزله راست |
|
1.2 ثابت +0.6 زنده 4+0.6 معلق 5+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 4+0.6 معلق 5+1.3 زلزله راست |
|
1.2 heng +0.6 زنده 4+0.6 hang 6+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 4+0.6 معلق 6+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 1+0.5 جرثقیل 1+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 1+0.5 جرثقیل 1+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 1+0.5 جرثقیل 7+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 1+0.5 جرثقیل 7+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 2+0.5 جرثقیل 2+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 2+0.5 جرثقیل 2+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 2+0.5 جرثقیل 8+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 2+0.5 جرثقیل 8+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 3+0.5 معلق 3+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 3+0.5 جرثقیل 3+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 3+0.5 جرثقیل 4+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 3+0.5 جرثقیل 4+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 4+0.5 جرثقیل 5+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 4+0.5 جرثقیل 5+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 4+0.5 جرثقیل 6+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 4+0.5 جرثقیل 6+1.3 زلزله راست |
مقدار ترکیبی نیروی داخلی تیر
|
ترکیب نیروی داخلی تیر |
|
|
(1)1.35 ثابت +0.98 فعال 1 |
(2)1.35 ثابت +0.98 فعال 2 |
|
(3) 1.35 ثابت +0.98 فعال 3 |
(4)1.35 ثابت +0.98 فعال 4 |
|
(5)1.2 ثابت +1.4 فعال 1 |
(6)1.2 ثابت +1.4 فعال 2 |
|
(7)1.2 ثابت +1.4 فعال 3 |
(8) 1.2 ثابت +1.4 زنده 4 |
|
(9) ثابت 1.0 +1.4 زنده 1 |
(10)1.0 ثابت +1.4 زنده 2 |
|
(11) 1.0 ثابت +1.4 زنده 3 |
(12)1.0 ثابت +1.4 زنده 4 |
|
1.2 ثابت +1.4 باد چپ 1 |
1.2 ثابت +1.4 باد راست 1 |
|
1.2 ثابت +1.4 باد چپ 2 |
1.2 ثابت +1.4 باد راست 2 |
|
1.0 ثابت +1.4 باد چپ 1 |
1.0 ثابت +1.4 باد راست 1 |
|
1.0 ثابت +1.4 باد چپ 2 |
1.0 ثابت +1.4 باد راست 2 |
|
(21)1.2 ثابت +1.4 زنده 1+0.84 باد چپ 1 |
1.2 ثابت +1.4 زنده 1+0.84 باد راست 1 |
|
1.2 ثابت +1.4 زنده 1+0.84 باد چپ 2 |
1.2 ثابت +1.4 زنده 1+0.84 باد راست 2 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 1 |
1.2 ثابت +1.4 زنده 2+0.84 باد راست 1 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 2 |
1.2 ثابت +1.4 زنده 2+0.84 باد راست 2 |
|
1.2 ثابت +1.4 زنده 3+0.84 باد چپ 1 |
1.2 ثابت +1.4 زنده 3+0.84 باد راست 1 |
|
1.2 ثابت +1.4 زنده 3+0.84 باد چپ 2 |
1.2 ثابت +1.4 زنده 3+0.84 باد راست 2 |
|
(33)1.2 ثابت +1.4 زنده 4+0.84 باد چپ 1 |
1.2 ثابت +1.4 زنده 4+0.84 باد راست 1 |
|
1.2 ثابت +1.4 زنده 4+0.84 باد چپ 2 |
1.2 ثابت +1.4 زنده 4+0.84 باد راست 2 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 1 |
1.0 ثابت +1.4 زنده 1+0.84 باد راست 1 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 2 |
1.0 ثابت +1.4 زنده 1+0.84 باد راست 2 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 1 |
1.0 ثابت +1.4 زنده 2+0.84 باد راست 1 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 2 |
1.0 ثابت +1.4 زنده 2+0.84 باد راست 2 |
|
1.0 ثابت +1.4 زنده 3+0.84 باد چپ 1 |
1.0 ثابت +1.4 زنده 3+0.84 باد راست 1 |
|
1.0 ثابت +1.4 زنده 3+0.84 باد چپ 2 |
1.0 ثابت +1.4 زنده 3+0.84 باد راست 2 |
|
1.0 ثابت +1.4 زنده 4+0.84 باد چپ 1 |
1.0 ثابت +1.4 زنده 4+0.84 باد راست 1 |
|
1.0 ثابت +1.4 زنده 4+0.84 باد چپ 2 |
1.0 ثابت +1.4 زنده 4+0.84 باد راست 2 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 1 |
1.2 ثابت +0.98 زنده 1+1.4 باد راست 1 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 2 |
1.2 ثابت +0.98 زنده 1+1.4 باد راست 2 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 1 |
1.2 ثابت +0.98 زنده 2+1.4 باد راست 1 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 2 |
1.2 ثابت +0.98 زنده 2+1.4 باد راست 2 |
|
1.2 ثابت +0.98 زنده 3+1.4 باد چپ 1 |
1.2 ثابت +0.98 زنده 3+1.4 باد راست 1 |
|
1.2 ثابت +0.98 زنده 3+1.4 باد چپ 2 |
1.2 ثابت +0.98 زنده 3+1.4 باد راست 2 |
|
1.2 ثابت +0.98 زنده 4+1.4 باد چپ 1 |
1.2 ثابت +0.98 زنده 4+1.4 باد راست 1 |
|
1.2 ثابت +0.98 زنده 4+1.4 باد چپ 2 |
1.2 ثابت +0.98 زنده 4+1.4 باد راست 2 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 1 |
1.0 ثابت +0.98 زنده 1+1.4 باد راست 1 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 2 |
1.0 ثابت +0.98 زنده 1+1.4 باد راست 2 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 1 |
1.0 ثابت +0.98 زنده 2+1.4 باد راست 1 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 2 |
1.0 ثابت +0.98 زنده 2+1.4 باد راست 2 |
|
1.0 ثابت +0.98 زنده 3+1.4 باد چپ 1 |
1.0 ثابت +0.98 زنده 3+1.4 باد راست 1 |
|
1.0 ثابت +0.98 زنده 3+1.4 باد چپ 2 |
1.0 ثابت +0.98 زنده 3+1.4 باد راست 2 |
|
1.0 ثابت +0.98 زنده 4+1.4 باد چپ 1 |
1.0 ثابت +0.98 زنده 4+1.4 باد راست 1 |
|
1.0 ثابت +0.98 زنده 4+1.4 باد چپ 2 |
1.0 ثابت +0.98 زنده 4+1.4 باد راست 2 |
|
1.2 ثابت +0.6 زنده 1+1.3 زمین لرزه چپ |
1.2 ثابت +0.6 زنده 1+1.3 زمین لرزه راست |
|
1.2 ثابت +0.6 زنده 2+1.3 زمین لرزه چپ |
1.2 ثابت +0.6 زنده 2+1.3 زمین لرزه راست |
|
1.2 ثابت +0.6 زنده 3+1.3 زمین لرزه چپ |
1.2 ثابت +0.6 زنده 3+1.3 زمین لرزه راست |
|
1.2 ثابت +0.6 زنده 4+1.3 زمین لرزه چپ |
1.2 ثابت +0.6 زنده 4+1.3 زمین لرزه راست |
|
1.0 ثابت +0.5 زنده 1+1.3 زمین لرزه چپ |
1.0 ثابت +0.5 زنده 1+1.3 زمین لرزه راست |
|
1.0 ثابت +0.5 زنده 2+1.3 زمین لرزه چپ |
1.0 ثابت +0.5 زنده 2+1.3 زمین لرزه راست |
|
1.0 ثابت +0.5 زنده 3+1.3 زمین لرزه چپ |
1.0 ثابت +0.5 زنده 3+1.3 زمین لرزه راست |
|
1.0 ثابت +0.5 زنده 4+1.3 زمین لرزه چپ |
1.0 ثابت +0.5 زنده 4+1.3 زمین لرزه راست |
|
1.2 ثابت +1.4 بالابر 1 |
1.2 ثابت +1.4 جرثقیل 2 |
|
1.0 ثابت +1.4 بالابر 1 |
1.0 ثابت +1.4 جرثقیل 2 |
|
1.2 ثابت +0.98 زنده 1+1.4 آویزان 1 |
1.2 ثابت +0.98 زنده 2+1.4 آویزان 2 |
|
1.0 ثابت +0.98 زنده 1+1.4 آویزان 1 |
1.0 ثابت +0.98 زنده 2+1.4 آویزان 2 |
|
1.2 ثابت +1.4 زنده 1+0.98 آویزان 1 |
1.2 ثابت +1.4 زنده 2+0.98 جرثقیل 2 |
|
1.0 ثابت +1.4 زنده 1+0.98 آویزان 1 |
1.0 ثابت +1.4 زنده 2+0.98 جرثقیل 2 |
|
1.2 ثابت +0.98 زنده 1+0.84 باد چپ 1+1.4 آویزان 1 |
1.2 ثابت +0.98 زنده 1+0.84 باد راست 1+1.4 آویزان 1 |
|
1.2 ثابت +0.98 زنده 1+0.84 باد چپ 2+1.4 آویزان 1 |
1.2 ثابت +0.98 زنده 1+0.84 باد راست 2+1.4 آویزان 1 |
|
1.2 ثابت +0.98 زنده 2+0.84 باد چپ 1+1.4 آویزان 2 |
1.2 ثابت +0.98 زنده 2+0.84 باد راست 1+1.4 آویزان 2 |
|
1.2 ثابت +0.98 زنده 2+0.84 باد چپ 2+1.4 آویزان 2 |
1.2 ثابت +0.98 زنده 2+0.84 باد راست 2+1.4 آویزان 2 |
|
1.0 ثابت +0.98 زنده 1+0.84 باد چپ 1+1.4 آویزان 1 |
1.0 ثابت +0.98 زنده 1+0.84 باد راست 1+1.4 آویزان 1 |
|
1.0 ثابت +0.98 زنده 1+0.84 باد چپ 2+1.4 آویزان 1 |
1.0 ثابت +0.98 زنده 1+0.84 باد راست 2+1.4 آویزان 1 |
|
1.0 ثابت +0.98 زنده 2+0.84 باد چپ 1+1.4 آویزان 2 |
1.0 ثابت +0.98 زنده 2+0.84 باد راست 1+1.4 آویزان 2 |
|
1.0 ثابت +0.98 زنده 2+0.84 باد چپ 2+1.4 آویزان 2 |
1.0 ثابت +0.98 زنده 2+0.84 باد راست 2+1.4 آویزان 2 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 1+0.98 جرثقیل 1 |
1.2 ثابت +0.98 زنده 1+1.4 باد راست 1+0.98 جرثقیل 1 |
|
1.2 ثابت +0.98 زنده 1+1.4 باد چپ 2+0.98 جرثقیل 1 |
1.2 ثابت +0.98 زنده 1+1.4 باد راست 2+0.98 جرثقیل 1 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 1+0.98 جرثقیل 2 |
1.2 ثابت +0.98 زنده 2+1.4 باد راست 1+0.98 جرثقیل 2 |
|
1.2 ثابت +0.98 زنده 2+1.4 باد چپ 2+0.98 جرثقیل 2 |
1.2 ثابت +0.98 زنده 2+1.4 باد راست 2+0.98 جرثقیل 2 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 1+0.98 آویزان 1 |
1.0 ثابت +0.98 زنده 1+1.4 باد راست 1+0.98 جرثقیل 1 |
|
1.0 ثابت +0.98 زنده 1+1.4 باد چپ 2+0.98 جرثقیل 1 |
1.0 ثابت +0.98 زنده 1+1.4 باد راست 2+0.98 آویزان 1 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 1+0.98 جرثقیل 2 |
1.0 ثابت +0.98 زنده 2+1.4 باد راست 1+0.98 آویزان 2 |
|
1.0 ثابت +0.98 زنده 2+1.4 باد چپ 2+0.98 جرثقیل 2 |
1.0 ثابت +0.98 زنده 2+1.4 باد راست 2+0.98 جرثقیل 2 |
|
1.2 ثابت +1.4 زنده 1+0.84 باد چپ 1+0.98 جرثقیل 1 |
1.2 ثابت +1.4 زنده 1+0.84 باد راست 1+0.98 جرثقیل 1 |
|
1.2 ثابت +1.4 زنده 1+0.84 باد چپ 2+0.98 جرثقیل 1 |
1.2 ثابت +1.4 زنده 1+0.84 باد راست 2+0.98 جرثقیل 1 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 1+0.98 جرثقیل 2 |
1.2 ثابت +1.4 زنده 2+0.84 باد راست 1+0.98 جرثقیل 2 |
|
1.2 ثابت +1.4 زنده 2+0.84 باد چپ 2+0.98 جرثقیل 2 |
1.2 ثابت +1.4 زنده 2+0.84 باد راست 2+0.98 جرثقیل 2 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 1+0.98 جرثقیل 1 |
1.0 ثابت +1.4 زنده 1+0.84 باد راست 1+0.98 جرثقیل 1 |
|
1.0 ثابت +1.4 زنده 1+0.84 باد چپ 2+0.98 جرثقیل 1 |
1.0 ثابت +1.4 زنده 1+0.84 باد راست 2+0.98 جرثقیل 1 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 1+0.98 جرثقیل 2 |
1.0 ثابت +1.4 زنده 2+0.84 باد راست 1+0.98 جرثقیل 2 |
|
1.0 ثابت +1.4 زنده 2+0.84 باد چپ 2+0.98 جرثقیل 2 |
1.0 ثابت +1.4 زنده 2+0.84 باد راست 2+0.98 جرثقیل 2 |
|
1.2 ثابت +0.6 زنده 1+0.6 معلق 1+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 1+0.6 معلق 1+1.3 زلزله راست |
|
1.2 ثابت +0.6 زنده 2+0.6 معلق 2+1.3 زلزله چپ |
1.2 ثابت +0.6 زنده 2+0.6 معلق 2+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 1+0.5 جرثقیل 1+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 1+0.5 جرثقیل 1+1.3 زلزله راست |
|
1.0 ثابت +0.5 زنده 2+0.5 جرثقیل 2+1.3 زلزله چپ |
1.0 ثابت +0.5 زنده 2+0.5 جرثقیل 2+1.3 زلزله راست |
7. اطلاعات محاسبات لرزه ای
زلزله رفت
اطلاعات غلظت جرم محاسبه نیروی لرزه ای
|
شماره گره غلظت کیفیت |
وزن جرمی (KN) |
|
1 |
72.968 |
|
2 |
72.968 |
|
3 |
61.265 |
نیروی برشی پایینی بر اساس مقدار استاندارد لرزه ای افقی: 12.752
حداقل نیروی برشی لرزه ای پایین (ماده 5.2.5 آیین نامه لرزه ای): 3.315
ضریب تنظیم نیروی لرزه ای هر ذره: 1000
نسبت وزن برشی پس از تنظیم نیروی لرزه ای: 0.062
دوره (برابر کاهش ضریب)
|
مدل ویبره |
چرخه (های) |
|
1 |
0.448 |
|
2 |
0.145 |
|
3 |
0.078 |
زلزله راست
اطلاعات غلظت جرم محاسبه نیروی لرزه ای
|
شماره گره غلظت کیفیت |
وزن جرمی (KN) |
|
1 |
72.968 |
|
2 |
72.968 |
|
4 |
61.265 |
نیروی برشی پایینی بر اساس مقدار استاندارد لرزه ای افقی: 12.752
حداقل نیروی برشی لرزه ای پایین (ماده 5.2.5 آیین نامه لرزه ای): 3.315
ضریب تنظیم نیروی لرزه ای هر ذره: 1000
نسبت وزن برشی پس از تنظیم نیروی لرزه ای: 0.062
دوره (برابر کاهش ضریب)
|
مدل ویبره |
چرخه (های) |
|
1 |
0.448 |
|
2 |
0.145 |
|
3 |
0.078 |
هشت نتایج محاسبه نیروی داخلی
نیروی داخلی شرایط کاری واحد
نیروی داخلی ستون
|
شرایط کاری |
واحد |
پایان من N (kN) |
پایان I V (kN) |
پایان من M (kN. M) |
انتهای دوم N (kN) |
II V (kN) |
II M (kN. M) |
|
بار ثابت |
1 |
24.3 |
8.7 |
24.2 |
21.2 |
8.7 |
19.2 |
| 2 |
24.3 |
8.7 |
24.2 |
21.2 |
8.7 |
19.2 |
|
| 3 |
21.2 |
8.7 |
19.2 |
19.6 |
8.7 |
40.9 |
|
| 4 |
21.2 |
8.7 |
19.2 |
19.6 |
8.7 |
40.9 |
|
|
باد را ترک کرد 1 |
1 |
89.3 |
58.7 |
160.4 |
89.3 |
42.2 |
91.6 |
| 2 |
74.8 |
10.7 |
32.8 |
74.8 |
27.2 |
61.7 |
|
| 3 |
89.3 |
42.2 |
91.6 |
89.3 |
33.9 |
186.7 |
|
| 4 |
74.8 |
27.2 |
61.7 |
74.8 |
35.4 |
139.9 |
|
|
1 باد راست |
1 |
71.4 |
22.9 |
32.7 |
71.4 |
26.6 |
41.8 |
| 2 |
70.2 |
60.3 |
174.3 |
70.2 |
43.8 |
86.1 |
|
| 3 |
71.4 |
26.6 |
41.8 |
71.4 |
34.8 |
118.5 |
|
| 4 |
70.2 |
43.8 |
86.1 |
70.2 |
35.6 |
185.4 |
|
|
سمت چپ 2 باد |
1 |
44.1 |
52.9 |
158.2 |
44.1 |
36.4 |
65.2 |
| 2 |
75.3 |
2.5 |
17.7 |
75.3 |
14.0 |
46.3 |
|
| 3 |
44.1 |
36.4 |
65.2 |
44.1 |
28.2 |
146.0 |
|
| 4 |
75.3 |
14.0 |
46.3 |
75.3 |
22.2 |
91.6 |
|
|
2 باد راست |
1 |
74.5 |
32.6 |
70.8 |
74.5 |
16.9 |
31.7 |
| 2 |
44.9 |
55.9 |
173.3 |
44.9 |
39.4 |
64.9 |
|
| 3 |
74.5 |
16.9 |
31.7 |
74.5 |
25.2 |
84.3 |
|
| 4 |
44.9 |
39.4 |
64.9 |
44.9 |
31.1 |
153.1 |
|
|
1 فشار چرخ چپ - را بالا ببرید |
1 |
179.6 |
9.5 |
1.9 |
179.6 |
9.5 |
45.8 |
| 2 |
58.2 |
9.5 |
31.7 |
58.2 |
9.5 |
16.0 |
|
| 3 |
1.8 |
9.5 |
45.0 |
1.8 |
9.5 |
21.1 |
|
| 4 |
1.8 |
9.5 |
12.2 |
1.8 |
9.5 |
11.7 |
|
|
1 فشار چرخ راست - را بالا ببرید |
1 |
58.2 |
9.5 |
31.7 |
58.2 |
9.5 |
16.0 |
| 2 |
179.6 |
9.5 |
1.9 |
179.6 |
9.5 |
45.8 |
|
| 3 |
1.8 |
9.5 |
12.2 |
1.8 |
9.5 |
11.7 |
|
| 4 |
1.8 |
9.5 |
45.0 |
1.8 |
9.5 |
21.1 |
|
|
1 نیروی ترمز - را به سمت چپ بلند کنید |
1 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
| 2 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
|
| 3 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
| 4 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
|
1 نیروی ترمز راست - را بلند کنید |
1 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
| 2 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
|
| 3 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
| 4 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
|
زلزله رفت |
1 |
1.4 |
6.4 |
25.8 |
1.4 |
6.4 |
6.5 |
| 2 |
1.4 |
6.3 |
25.5 |
1.4 |
6.3 |
6.1 |
|
| 3 |
1.4 |
2.5 |
6.5 |
1.4 |
2.5 |
12.4 |
|
| 4 |
1.4 |
2.6 |
6.1 |
1.4 |
2.6 |
12.4 |
|
|
زلزله راست |
1 |
1.4 |
6.3 |
25.5 |
1.4 |
6.3 |
6.1 |
| 2 |
1.4 |
6.4 |
25.8 |
1.4 |
6.4 |
6.5 |
|
| 3 |
1.4 |
2.6 |
6.1 |
1.4 |
2.6 |
12.4 |
|
| 4 |
1.4 |
2.5 |
6.5 |
1.4 |
2.5 |
12.4 |
نیروهای داخلی تیر
|
وضعیت کاری شماره |
واحد شماره |
پایان من N (kN) |
پایان I V (kN) |
پایان من M (kN. M) |
انتهای دوم N (kN) |
II V (kN) |
II M (kN. M) |
|
بار ثابت |
1 |
0.0 |
0.0 |
0.0 |
0.4 |
3.6 |
4.2 |
| 2 |
10.2 |
15.1 |
45.0 |
8.6 |
0.9 |
19.1 |
|
| 3 |
0.4 |
3.6 |
4.2 |
0.0 |
0.0 |
0.0 |
|
| 4 |
8.6 |
0.9 |
19.1 |
10.2 |
15.1 |
45.0 |
|
|
باد را ترک کرد 1 |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
18.3 |
21.2 |
| 2 |
42.6 |
67.2 |
207.9 |
42.6 |
4.5 |
75.7 |
|
| 3 |
0.0 |
15.3 |
17.6 |
0.0 |
0.0 |
0.0 |
|
| 4 |
42.7 |
4.1 |
75.7 |
42.7 |
55.6 |
157.6 |
|
|
1 باد راست |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
15.3 |
17.6 |
| 2 |
41.8 |
52.3 |
136.2 |
41.8 |
7.4 |
66.7 |
|
| 3 |
0.0 |
7.6 |
8.8 |
0.0 |
0.0 |
0.0 |
|
| 4 |
42.4 |
1.0 |
66.7 |
42.4 |
58.7 |
194.2 |
|
|
سمت چپ 2 باد |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
6.1 |
7.1 |
| 2 |
32.4 |
34.9 |
153.1 |
32.4 |
11.1 |
55.0 |
|
| 3 |
0.0 |
18.3 |
21.2 |
0.0 |
0.0 |
0.0 |
|
| 4 |
29.6 |
17.3 |
55.0 |
29.6 |
54.4 |
112.7 |
|
|
2 باد راست |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
18.3 |
21.2 |
| 2 |
32.5 |
53.3 |
105.5 |
32.5 |
18.4 |
52.5 |
|
| 3 |
0.0 |
6.1 |
7.1 |
0.0 |
0.0 |
0.0 |
|
| 4 |
35.5 |
11.6 |
52.5 |
35.5 |
35.4 |
160.1 |
|
|
1 فشار چرخ چپ - را بالا ببرید |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
9.3 |
2.8 |
21.1 |
9.3 |
2.8 |
3.9 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
9.7 |
0.9 |
3.9 |
9.7 |
0.9 |
11.7 |
|
|
1 فشار چرخ راست - را بالا ببرید |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
9.7 |
0.9 |
11.7 |
9.7 |
0.9 |
3.9 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
9.3 |
2.8 |
3.9 |
9.3 |
2.8 |
21.1 |
|
|
1 نیروی ترمز - را به سمت چپ بلند کنید |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
0.1 |
1.0 |
8.8 |
0.1 |
1.0 |
0.0 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
0.1 |
1.0 |
0.0 |
0.1 |
1.0 |
8.8 |
|
|
1 نیروی ترمز راست - را بلند کنید |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
0.1 |
1.0 |
8.8 |
0.1 |
1.0 |
0.0 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
0.1 |
1.0 |
0.0 |
0.1 |
1.0 |
8.8 |
|
|
زلزله رفت |
1 |
1.0 |
0.1 |
0.0 |
1.0 |
0.1 |
0.2 |
| 2 |
0.7 |
1.3 |
12.2 |
0.7 |
1.3 |
0.2 |
|
| 3 |
1.0 |
0.1 |
0.2 |
1.0 |
0.1 |
0.0 |
|
| 4 |
0.7 |
1.3 |
0.2 |
0.7 |
1.3 |
12.1 |
|
|
زلزله راست |
1 |
1.0 |
0.1 |
0.0 |
1.0 |
0.1 |
0.2 |
| 2 |
0.7 |
1.3 |
12.1 |
0.7 |
1.3 |
0.2 |
|
| 3 |
1.0 |
0.1 |
0.2 |
1.0 |
0.1 |
0.0 |
|
| 4 |
0.7 |
1.3 |
0.2 |
0.7 |
1.3 |
12.2 |
جابجایی گره
جابجایی گره تحت بار ثابت (mm)
|
شماره گره |
X به جابجایی |
Y به جابجایی |
|
1 |
2.71 |
0.08 |
|
2 |
2.71 |
0.08 |
|
3 |
1.81 |
2.27 |
|
4 |
1.81 |
2.27 |
|
5 |
1.57 |
0.11 |
|
6 |
1.57 |
0.11 |
|
7 |
0.00 |
16.43 |
جابجایی گره تحت بار زنده (mm)
|
شماره گره |
X به جابجایی |
Y به جابجایی |
|
1 |
2.74 |
0.07 |
|
2 |
2.74 |
0.07 |
|
3 |
1.82 |
1.33 |
|
4 |
1.82 |
1.33 |
|
5 |
1.59 |
0.10 |
|
6 |
1.59 |
0.10 |
|
7 |
0.00 |
17.32 |
جابجایی جانبی (افقی) گره (mm)
|
شرایط کاری |
گره |
دلتا x |
گره |
دلتا x |
|
باد را ترک کرد 1 |
1 |
19.39 |
2 |
2.28 |
| 3 |
19.03 |
4 |
4.72 |
|
| 5 |
18.34 |
6 |
5.84 |
|
| 7 |
12.09 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
1 باد راست |
1 |
4.21 |
2 |
22.48 |
| 3 |
12.34 |
4 |
25.07 |
|
| 5 |
13.42 |
6 |
24.43 |
|
| 7 |
18.93 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
سمت چپ 2 باد |
1 |
21.44 |
2 |
5.68 |
| 3 |
26.17 |
4 |
15.76 |
|
| 5 |
25.94 |
6 |
16.85 |
|
| 7 |
21.40 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
2 باد راست |
1 |
10.35 |
2 |
24.28 |
| 3 |
21.10 |
4 |
30.85 |
|
| 5 |
22.19 |
6 |
30.79 |
|
| 7 |
26.49 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
1 نیروی ترمز - را به سمت چپ بلند کنید |
1 |
3.32 |
2 |
3.32 |
| 3 |
4.85 |
4 |
4.85 |
|
| 5 |
4.95 |
6 |
4.95 |
|
| 7 |
4.95 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
1 نیروی ترمز راست - را بلند کنید |
1 |
3.32 |
2 |
3.32 |
| 3 |
4.85 |
4 |
4.85 |
|
| 5 |
4.95 |
6 |
4.95 |
|
| 7 |
4.95 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
زلزله رفت |
1 |
4.21 |
2 |
4.18 |
| 3 |
6.22 |
4 |
6.21 |
|
| 5 |
6.34 |
6 |
6.33 |
|
| 7 |
6.34 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
زلزله راست |
1 |
4.18 |
2 |
4.21 |
| 3 |
6.21 |
4 |
6.22 |
|
| 5 |
6.33 |
6 |
6.34 |
|
| 7 |
6.34 |
8 |
0.00 |
|
| 9 |
0.00 |
نتایج طراحی اجزا
توجه:
* در بالا تنها بخشی از کل گزارش.

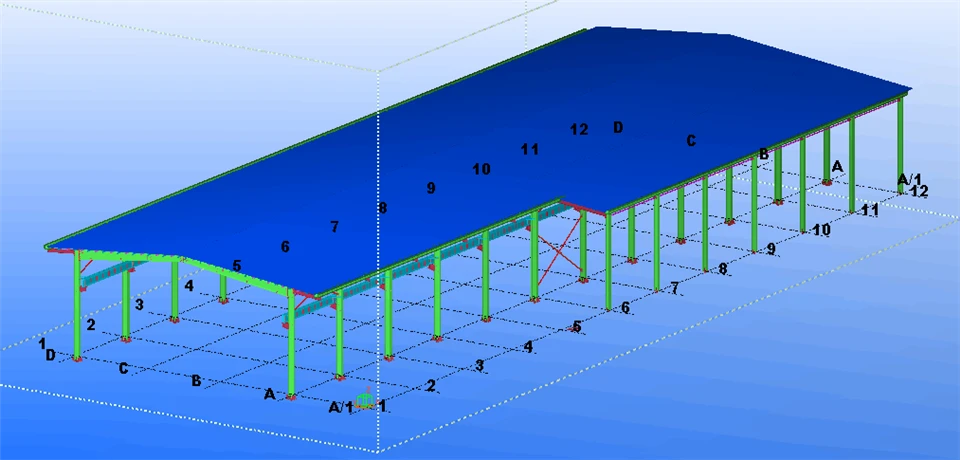

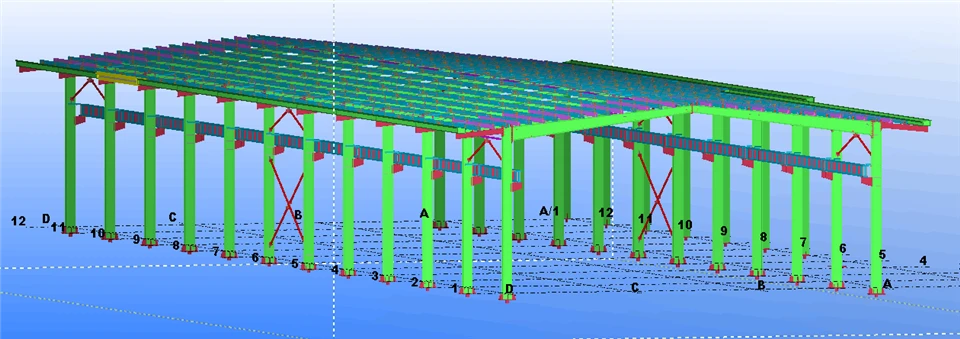

*تصاویر فوق مربوط به داده ها نیست، بلکه همه مربوط به یک پروژه است
شما نیز ممکن است دوست داشته باشید
ارسال درخواست
