شرکت CBC یک ساختار پارکینگ فولادی مدولار و پیش ساخته در قلب منطقه تجاری مرکزی مانیل (CBD) پیشنهاد می‌کند که برای جای دادن 120 فضای پارک خودرو در چهار سطح (از جمله طبقه همکف) طراحی شده است. این طرح به طور کامل با کد ملی ساختمان فیلیپین (PNBC)، قانون سازه ملی فیلیپین (NSCP 2015، ویرایش هفتم)، و منطقه‌بندی محلی مانیل و مقررات ایمنی آتش‌سوزی مطابقت دارد.

این راه حل با استفاده از سیستم ساختمان سازه فولادی اختصاصی CBC، استقرار سریع، دوام بالا، انعطاف پذیری لرزه ای و کارآمدی هزینه-برای پروژه های پر کردن شهری در مترو مانیل حیاتی است.





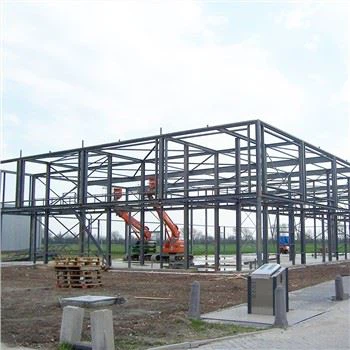

کل سطوح: 4 (G + 3 طبقه بالا)

ظرفیت پارکینگ: 120 اتومبیل استاندارد (2.5 متر × 5.0 متر در هر غرفه)

مساحت کل طبقه در هر سطح: ~ 500 متر مربع (تقریباً{1}} متر × 22.4 متر رد پای)

استراتژی گردش:

سیستم رمپ حلزونی که همه سطوح را به هم متصل می کند (جریان یک جهته{{0})

شیب رمپ: 1:6 (16.7%) - مطابق با استانداردهای دسترسی NSCP و PNBC

پهنای سطح شیب دار: 5.5 متر (در صورت نیاز به دسترسی دو طرفه اضطراری اجازه می دهد)

راهروهای رانندگی: 6.0 متر عرض (پیکربندی پارکینگ عمودی)

گذرگاه عابر پیاده: 1.2 متر در امتداد محیط با نرده محافظ





سیستم ساختاری کف باریک-: طراحی کامپوزیت عرشه یکپارچه تیر-CBC ارتفاع کف را-به-به 2.8 متر کاهش می‌دهد و ارتفاع کل ساختمان و استفاده از مصالح را به حداقل می‌رساند.

ستون‌ها-پارکینگ رایگان: از طریق خرپاهای فولادی دهانه بلند{{1} CBC (طول تا 12 متر)، به حداکثر رساندن مساحت قابل استفاده به دست می‌آید.

طرح بندی مدولار: شبکه استاندارد 8.4 متر × 8.4 متر سازگار با اتصالات گره پیش ساخته CBC.





نوع بار	مقدار (kPa)	یادداشت ها
بار مرده (دال، پایان، MEP)	3.0 کیلو پاسکال	شامل عرشه فلزی کامپوزیت CBC + 100 میلی متر روکش بتنی
بار زنده (پارکینگ)	2.9 کیلو پاسکال	جدول NSCP 205-3 (بار وسیله نقلیه=2.9 کیلو پاسکال یا 11.0 کیلونیوتن متمرکز)
بار لرزه ای	منطقه 4 (مانیل) – ( ​​S_s=1.5g )، ( S_1=0.6g )	قاب‌های مقاوم در برابر لحظه CBC{0}}با جزئیات انعطاف‌پذیر
بار باد	1.8 کیلو پاسکال	سرعت اولیه باد=250 کیلومتر در ساعت (منطقه مستعد طوفان)
بار شیبدار رمپ	10% جزء عمودی اضافی در تجزیه و تحلیل در نظر گرفته شده است





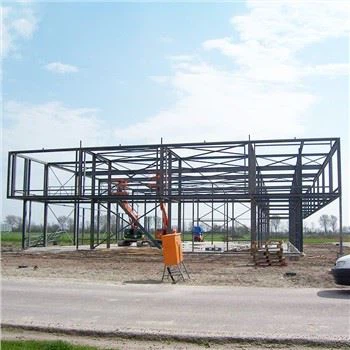

قاب اصلی: ستون‌های بخش H{0}} سفارشی CBC (H300×300×10×15) و تیرهای صفحه ساخته شده{{5}

تیرهای ثانویه: CBC سرد-ساختار C-پاره‌های فلزی مرکب

سیستم جانبی: قاب‌های مهاربندی شده متحدالمرکز ویژه (SCBF) در هسته پلکان/رمپ

فونداسیون: پایه های جدا شده روی شمع های حفر شده (به دلیل خاک نرم مانیل؛ ظرفیت باربری فرضی=150 کیلو پاسکال)

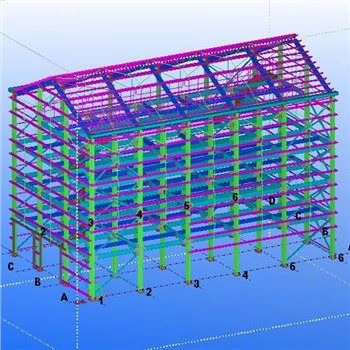

با استفاده از PKPM با کتابخانه فولادی کالیبره شده CBC تجزیه و تحلیل شد

همه اعضا فصل 5 NSCP 2015 (طراحی فولاد) و AISC 360-16 (تصویب شده توسط NSCP) را برآورده می کنند.

حد رانش:



مورد	مشخصات	مقدار	واحد
ستون های اولیه	CBC{0}H300×300×10×15 (S355JR)	32	عدد
تیرهای اصلی	CBC-تخته‌شده-تیر صفحه (عمق 1200 میلی‌متر)	48	m
تیرهای ثانویه	CBC{0}C300×75×20×3.0 (گالوانیزه)	320	m
عرشه کامپوزیت	CBC-عرشه-Pro 75 (1.2 میلی متر BMT، galvalume)	2,000	m²
روکش بتنی	ضخامت 100 میلی متر، f'c=21 مگاپاسکال (ارائه به صورت محلی)	200	m³
مهار اعضا	زاویه‌های CBC-L100×10	180	m
اتصال دهنده ها و اتصالات	کیت‌های پیچ و مهره قبل از نصب-CBC (درجه 8.8)	1,200	مجموعه ها

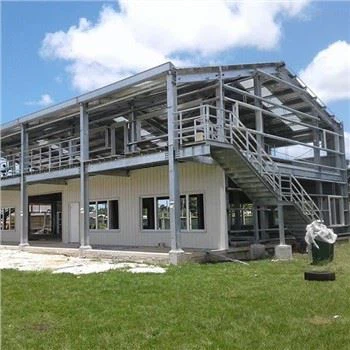

سیستم رنگ آمیزی	CBC{0}}پرایمر اپوکسی محافظ روی + روکش رویی پلی اورتان (کلاس خوردگی C5-M)	-	پوشش کامل

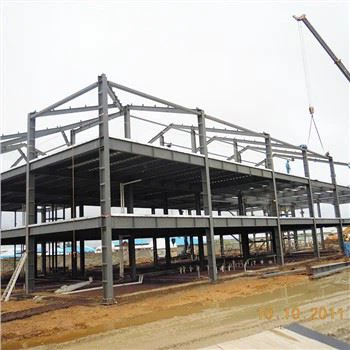

توجه: همه اجزای فولادی در کارگاه تولیدی CBC چین از قبل ساخته می‌شوند و کار در سایت را تا 60% کاهش می‌دهد.







دسته بندی	هزینه (PHP)
فولاد سازه ای (سیستم CBC)	15,000,000
بتن و پایان	3,500,000
حمل و نقل	7,000,000
نصب و راه اندازی	4,500,000
MEP & Lighting	1,800,000
هزینه های مجوز و طراحی	1,200,000
احتمالی (10%)	3,300,000
کل CAPEX	36,300,000 پی اچ پی





میانگین میزان اشغال: 70٪ (محافظه کارانه برای CBD مانیل)

ساعات کاری: 14 ساعت در روز (6 صبح تا 8 بعد از ظهر روزهای هفته)؛ 10 ساعت آخر هفته

ساعات موثر پارکینگ در روز:
( 120 فاصله x 70% x (5 x 14 + 2 x 10)/7=108 فاصله-روز
→ 1512 ساعت پرداختی در روز

نرخ ساعتی: 25 ₱ (میانگین CBD مانیل)

درآمد روزانه: 1,512 × ₱25=₱37,800

درآمد ناخالص سالانه: ₱37,800 × 365=₱13,797,000





مورد	هزینه سالانه (PHP)
امنیت و متصدیان	1,200,000
آب و برق و تعمیر و نگهداری	600,000
بیمه و مدیریت	400,000
مجموع OPEX	2,200,000





سود خالص سالانه: 13,797,000 تا 2,200 ₱, 11,597,000 ₱{5}}

دوره بازپرداخت ساده:
36,300,000/11,597,000=3.13 سال

بازگشت سرمایه (سال 1): 32٪

NPV 10 ساله (نرخ تخفیف 8%): + ₱73 میلیون (بسیار جذاب)

بدون آسیب عمده طوفان (با طراحی مقاوم در برابر خوردگی و انعطاف پذیر CBC کاهش می یابد)



سرعت: سازه در 8 تا 10 هفته در مقابل{2}} ماه برای بتن معمولی ساخته شده است.

پایداری: 95% فولاد قابل بازیافت؛ 40 درصد کربن کمتر از جایگزین بتن.

انعطاف‌پذیری: اتصالات لرزه‌ای CBC که در مرکز مهندسی ملی UP آزمایش شده‌اند-از الزامات شکل‌پذیری NSCP فراتر می‌روند.

Smart Integration Ready: سیستم CBC شامل مجراهایی برای ایستگاه های شارژ EV و حسگرهای پارک اینترنت اشیا است.



سیستم ساختمان سازه فولادی CBC راه حلی برای پارکینگ متراکم شهری مانیل-منطبق با کد، فضای- و از نظر مالی قانع کننده ارائه می دهد. این پروژه با بازپرداخت پیش‌بینی‌شده در حدود 3 سال و همسویی کامل با استانداردهای نظارتی فیلیپین، تعهد CBC را به زیرساخت‌های نوآورانه، پایدار و سودآور در جنوب شرقی آسیا نشان می‌دهد.
